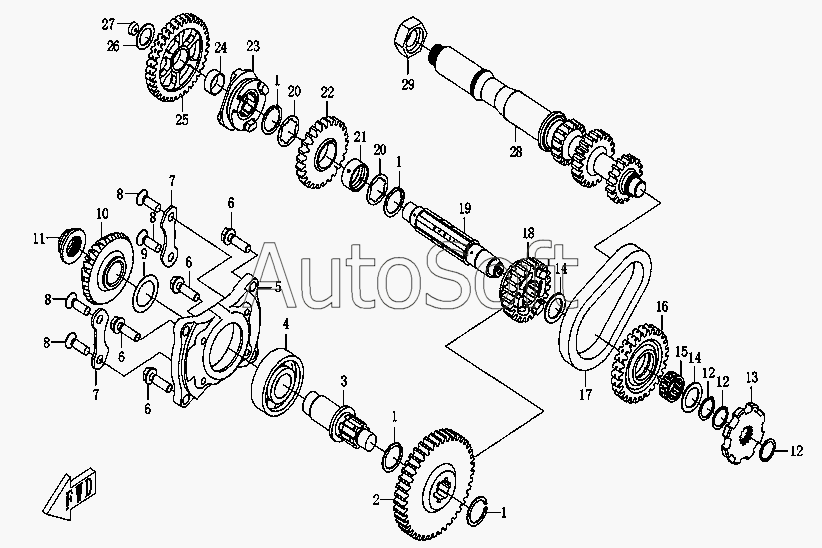

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Трансмиссия 1 CF188-060000
16
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
1
1
1
15
14
14
12
12
12
11
10
9
8
8
8
7
7
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***7 | Кольцо стопорное 25 | |
| 2 | C***2 | Шестерня редуктора ведомая | |
| 3 | C***1 | Приводной вал | |
| 4 | 6***5 | Подшипник GB/T276/6305 | |
| 5 | C***3 | Корпус подшипника приводного вала | |
| 6 | 1***1 | Болт М8х28 | |
| 7 | C***4 | Пластина подшипника прижимная | |
| 8 | [***] | Винт M8х25 GB/T2673/M8x25 | |
| 9 | C***5 | Шайба регулировочная (0.15мм, 0.20мм, 0.25мм, 0.30мм, 0.35мм) | |
| 10 | C***6 | Шестерня ведущая | |
| 11 | C***7 | Контргайка приводного вала | |
| 12 | [***] | Кольцо стопорное GB/T894.1/20 | |
| 14 | C***2 | Шайба 20,5х30х1,5 | |
| 15 | [***] | Игольчатый подшипник NTN-K20X26X12(ISO) | |
| 16 | C***3 | Колесо зубчатое заднего хода | |
| 17 | C***0 | Цепь заднего хода | |
| 18 | C***1 | Шестерня выходная приводная | |
| 19 | C***1 | Вал ведомый | |
| 20 | C***8 | Шайба шлицевая | |
| 21 | C***9 | Втулка привода повышенной передачи | |
| 22 | C***0 | Шестерня ведомая повышенной передачи | |
| 23 | C***6 | Втулка скольжения переключения передач | |
| 24 | C***4 | Втулка привода пониженной передачи | |
| 25 | C***5 | Шестерня ведомая пониженной передачи | |
| 26 | C***3 | Шайба 17,5х26х1 | |
| 27 | C***2 | Крышка 12 | |
| 28 | C***4 | Вал переключения передач | |
| 29 | C***3 | Гайка ведущего вала |
