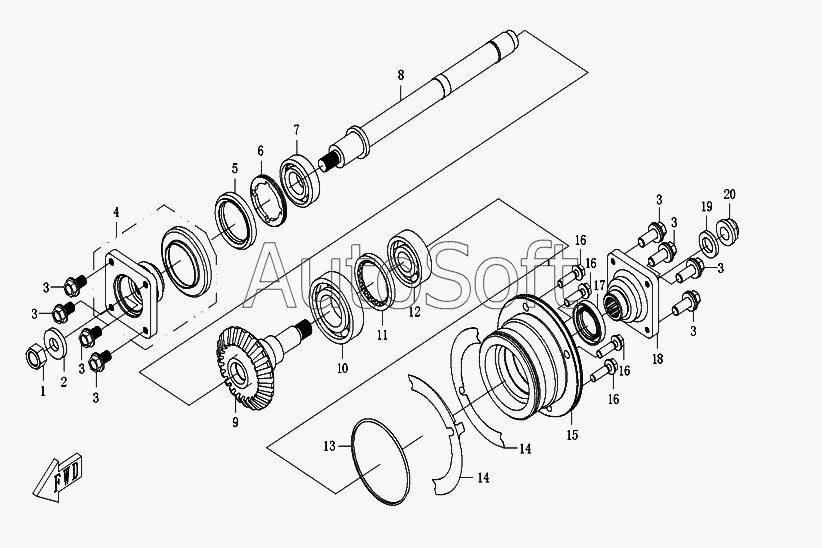

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Трансмиссия 2 CF188-060000
11
20
19
18
17
16
16
16
16
15
14
14
13
12
1
10
9
8
7
6
5
4
3
3
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка GB/T6185.2/M14x1.5-10 | |
| 2 | C***5 | Шайба переднего выходного вала | |
| 3 | C***0 | Болт М8х1х22 | |
| 4 | C***0 | Муфта вала трансмиссии, упорная | |
| 5 | C***7 | Манжета 44х60х6,7 | |
| 6 | C***8 | Фиксатор подшипника переднего выходного вала | |
| 7 | 6***5 | Подшипник GB/T276/6205 | |
| 8 | C***1 | Вал передний выходной | |
| 9 | C***6 | Шестерня коническая | |
| 10 | 6***3 | Подшипник GB/T276/6207c3 | |
| 11 | C***4 | Ограничительная гайка подшипника | |
| 12 | 6***2 | Подшипник GB/T276/63/22 | |
| 13 | C***5 | Кольцо 88х2,4 | |
| 14 | C***2 | Шайба регулировочная | |
| 15 | C***1 | Корпус подшипника приводной конической шестерни | |
| 16 | 1***1 | Болт М8х28 | |
| 17 | C***3 | Манжета B6 SD 30 46 7 | |
| 18 | C***6 | Муфта вала трансмиссии, упорная | |
| 19 | C***1 | Шайба заднего выходного вала | |
| 20 | C***2 | Гайка заднего выходного вала |
