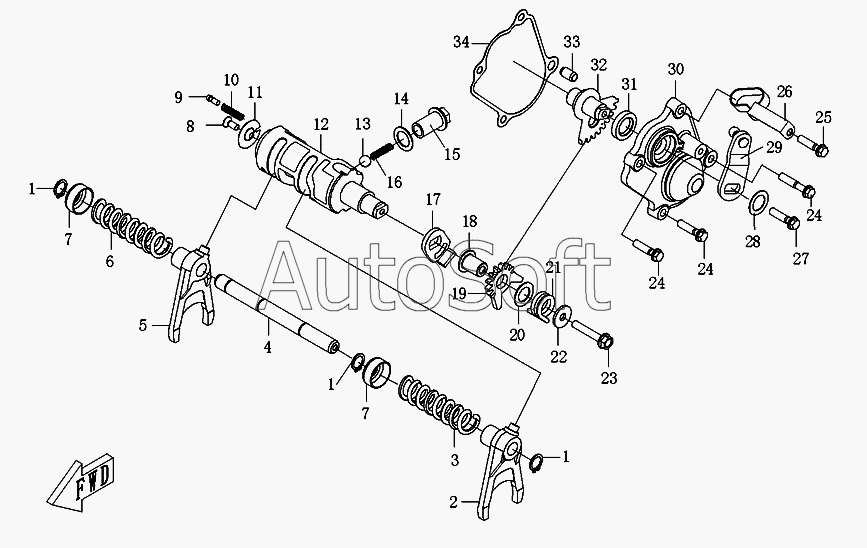

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Трансмиссия 3 CF188-060000
1
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Кольцо стопорное GB/T894.1/12 | |
| 2 | C***2 | Вилка выбора передачи, левая | |
| 3 | C***3 | Пружина вилки выбора передачи | |
| 4 | C***1 | Вал вилки | |
| 5 | C***4 | Вилка выбора передачи, правая | |
| 6 | C***5 | Пружина вилки выбора передачи | |
| 7 | C***6 | Втулка пружины | |
| 8 | C***2 | Крепежный винт Т25 | |
| 9 | C***3 | Контактный штифт | |
| 10 | C***4 | Пружина контактного штифта | |
| 11 | C***1 | Шайба ограничительная | |
| 12 | C***5 | Барабан направляющий выбора передач | |
| 13 | [***] | Шарик фрикционный GB/T308/3/8 | |
| 14 | C***2 | Шайба 14х22х1 | |
| 15 | C***1 | Болт с отверстием М14х1,5 | |
| 16 | C***3 | Пружина шарика фрикционного | |
| 17 | C***1 | Шайба зубчатого сектора | |
| 18 | C***2 | Вал зубчатого сектора | |
| 19 | C***3 | Зубчатый сектор | |
| 20 | C***4 | Шайба 13,5х22х1 | |
| 21 | C***5 | Пружина зубчатого сектора | |
| 22 | C***6 | Прокладка 6,6х20х2 | |
| 23 | 1***8 | Болт М6х35 | |
| 24 | 1***7 | Болт М6х25 | |
| 25 | 1***2 | Болт М6х32 | |
| 26 | C***4 | Скоба | |
| 27 | 1***0 | Болт М6х20 | |
| 28 | C***6 | Прокладка 6,6х20х2 | |
| 29 | C***0 | Рычаг переключения передач | |
| 30 | C***1 | Крышка корпуса переключения передач | |
| 31 | C***2 | Манжета SD 15 25 5 | |
| 32 | C***0 | Сектор ведущий селектора передач | |
| 33 | 1***8 | Штифт 8х14 | |
| 34 | C***3 | Прокладка корпуса переключения передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
