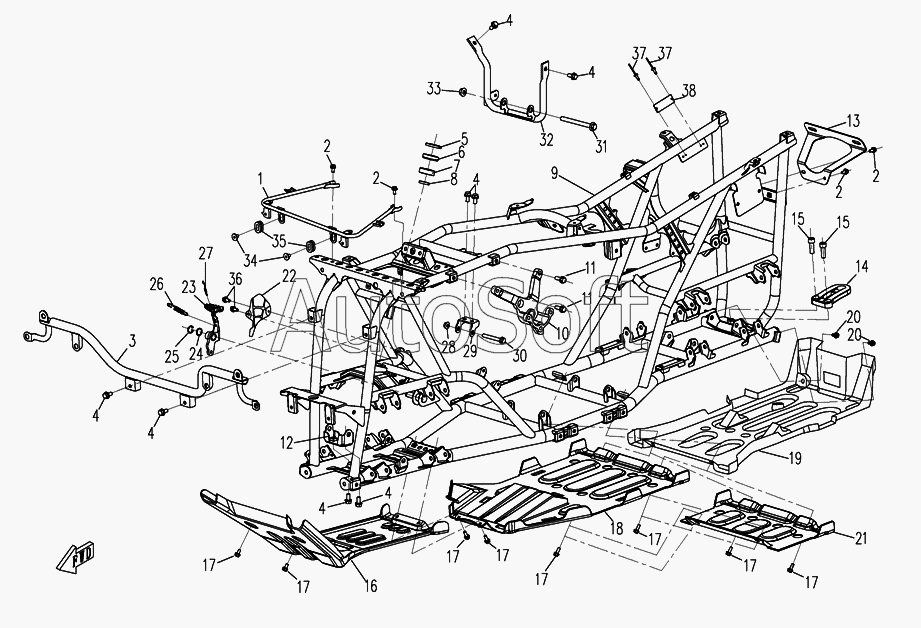

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Рама
30
21
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
36
37
37
38
11
11
2
2
2
2
3
4
4
4
4
4
4
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
17
17
17
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Верхний кронштейн радиатора | |
| 2 | [***] | Болт М6х12 GB5789 | |
| 3 | 9***0 | Кронштейн фар | |
| 4 | [***] | Болт М8х14 GB5789 | |
| 5 | [***] | Уплотнительное кольцо GB/T13871 FB44х25х7 | |
| 6 | 9***3 | Фиксатор подшипника | |
| 7 | 6***S | Подшипник GB276 | |
| 8 | [***] | Уплотнительное кольцо GB/T13871 FB36х25х8 | |
| 9 | 9***A | Рама | |
| 10 | 9***1 | Алюминиевая скоба | |
| 11 | [***] | Болт М8х25 GB5789 | |
| 12 | 9***1 | Кронштейн передней оси | |
| 13 | 9***2 | Задний кронштейн номерного знака | |
| 14 | 9***2 | Буксировочная петля | |
| 15 | [***] | Болт М10х1,25х40 GB70 | |
| 16 | 9***7 | Передняя защитная пластина двигателя | |
| 17 | [***] | Болт М6х16 GB5789 | |
| 18 | 9***6 | Центральная защитная пластина двигателя | |
| 19 | 9***5 | Задняя защитная пластина двигателя | |
| 20 | C***2 | Болт М6х14 | |
| 21 | 9***A | Защитная пластина | |
| 22 | 9***9 | Защитная пластина переднего тормозного диска и масляного насоса | |
| 23 | 9***0 | Педаль тормоза | |
| 24 | [***] | Шайба 14 GB95.1 14 | |
| 25 | [***] | Фиксатор | |
| 26 | 9***1 | Возвратная пружина педали | |
| 27 | 9***3 | Пружина выключателя тормоза | |
| 28 | [***] | Гайка М8 GB6187 | |
| 29 | 9***0 | Верхний кронштейн | |
| 30 | [***] | Болт М8х60 GB5789 | |
| 31 | [***] | Болт М10х1,25х100 GB5789 | |
| 32 | 9***0 | Задний кронштейн | |
| 33 | [***] | Гайка М10х1,25 GB6187 | |
| 34 | 5***2 | Резиновая прокладка переднего кронштейна номерного знака | |
| 35 | 9***7 | Резиновая прокладка | |
| 36 | [***] | Болт М6х10 GB5789 | |
| 37 | [***] | Заклепка GB869-86 | |
| 38 | 9***A | Табличка |
