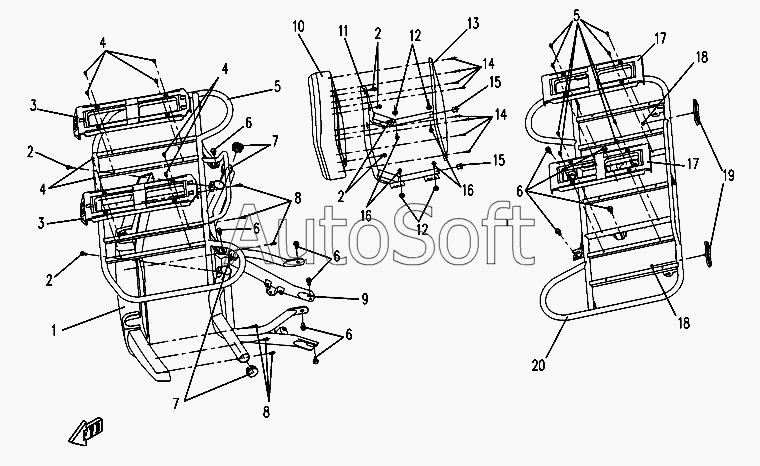

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Стойка, бампер
10
20
19
18
18
17
17
16
16
15
15
14
14
13
12
12
11
1
9
8
8
7
7
6
6
6
6
6
5
5
4
4
4
3
3
2
2
2
2
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Защита, бампер | |
| 1 | 9***1 | Защита, бампер | |
| 2 | [***] | Болт М6х12 GB5789 | |
| 2 | [***] | Болт М6х12 GB5789 | |
| 3 | 9***7 | Передняя защитная пластина двигателя | |
| 4 | [***] | Винт самонарезающий 4,8х13 GB845-H-F | |
| 5 | 9***0 | Передняя стойка | |
| 6 | [***] | Болт М8х16 GB5789 | |
| 7 | 9***8 | Колпачок, бампер | |
| 8 | [***] | Винт самонарезающий 4,8х13 GB845 | |
| 9 | 9***0 | Бампер | |
| 10 | 9***A | Спинка | |
| 11 | 9***A | Кронштейн спинки | |
| 12 | 9***A | Шайба | |
| 13 | 9***A | Покрытие кронштейна | |
| 14 | [***] | Винт самонарезающий 3,5х20 GB845 | |
| 15 | 9***A | Резиновая крышка | |
| 16 | [***] | Болт М6х20 GB5789 | |
| 17 | 9***8 | Декоративная панель, задняя стойка | |
| 18 | [***] | Гайка М5 GB6177 | |
| 19 | 5***0 | Задний отражатель | |
| 20 | 9***0 | Задняя стойка |
