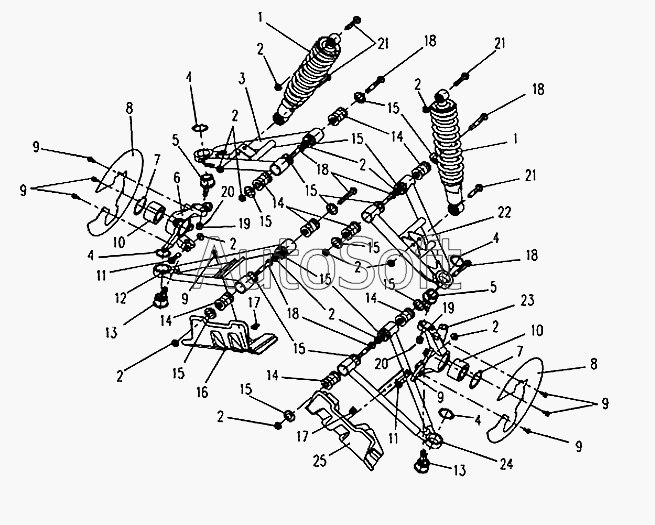

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Передняя подвеска
13
13
25
24
23
22
21
21
21
20
20
19
19
18
18
18
18
18
17
17
16
15
15
15
15
15
15
15
15
15
15
14
14
14
14
14
1
1
12
11
11
10
10
9
9
9
9
9
9
8
8
7
7
6
5
5
4
4
4
4
3
2
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Передний амортизатор | |
| 2 | [***] | Гайка М10х1,25 GB6187 | |
| 3 | 9***0 | Передний правый рычаг (верхний) | |
| 4 | [***] | Стопорное кольцо | |
| 5 | 9***0 | Верхняя шаровая опора | |
| 6 | 9***1 | Рулевой шарнир правый | |
| 7 | [***] | Стопорное кольцо | |
| 8 | 9***8 | Защита тормозного диска | |
| 9 | [***] | Болт М6х12 GB5789 | |
| 10 | D***W | Подшипниковый узел | |
| 11 | [***] | Болт М10х1,25х40 GB5789 | |
| 12 | 9***0 | Передний правый рычаг (нижний) | |
| 13 | 9***0 | Нижняя шаровая опора | |
| 14 | 9***0 | Втулка | |
| 15 | 9***3 | Колпачок втулки | |
| 16 | 9***2 | Передняя защита (правая) | |
| 17 | 8***0 | Гайка М6 | |
| 18 | [***] | Болт М10х1,25х70 GB5789 | |
| 19 | [***] | Корончатая гайка GB9457 M10х1.25 | |
| 20 | [***] | Шплинт 2х16 GB91 | |
| 21 | [***] | Болт М10х1,25х50 GB5789 | |
| 22 | 9***0 | Передний левый рычаг (верхний) | |
| 23 | 9***2 | Рулевой шарнир левый | |
| 24 | 9***0 | Передний левый рычаг (нижний) | |
| 25 | 9***1 | Передняя защита (левая) |
