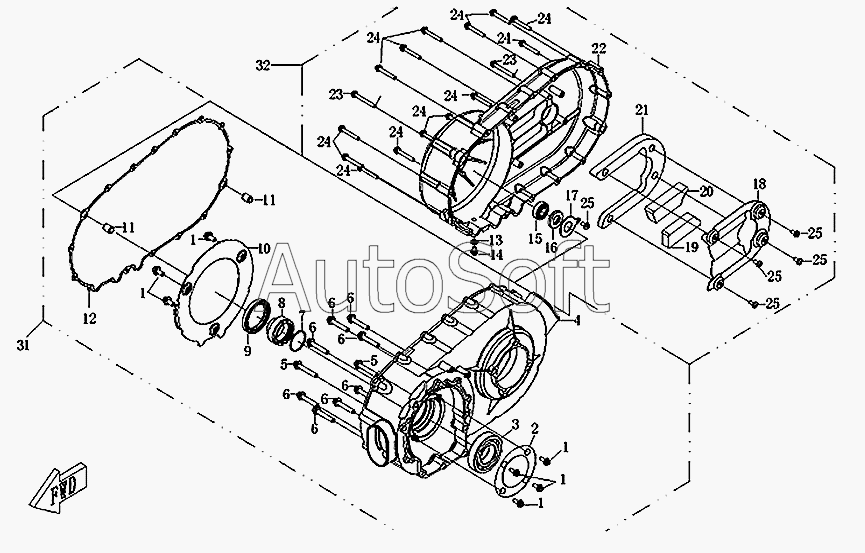

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Корпус вариатора CF188-013000CVT
14
32
31
24
24
24
24
24
24
24
24
24
23
23
22
21
20
19
18
17
16
15
1
1
1
1
1
1
1
1
1
1
1
13
12
11
11
10
9
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт M6х12 GB/T818/M6х12 | |
| 2 | C***4 | Фиксатор подшипника | |
| 3 | 6***8 | Подшипник GB/T276/6208 | |
| 4 | C***1 | Корпус вариатора | |
| 5 | 1***6 | Болт М8х50 | |
| 6 | 1***5 | Болт М8х45 | |
| 7 | C***7 | Кольцо 39х2,3 | |
| 8 | C***6 | Втулка ведущего вала | |
| 9 | C***5 | Манжета 54х70х8 | |
| 10 | C***2 | Пластина впуска воздуха | |
| 11 | C***5 | Штифт 13х18 | |
| 12 | C***3 | Резиновая прокладка | |
| 13 | 1***9 | Шайба 6 | |
| 14 | 1***0 | Болт М6х10 | |
| 15 | 6***3 | Подшипник GB/T276/6003 | |
| 16 | C***7 | Манжета 17х35х5 | |
| 17 | C***6 | Фиксатор манжеты | |
| 18 | C***5 | Кронштейн демпфера | |
| 19 | C***4 | Резиновый демпфер 2 | |
| 20 | C***3 | Резиновый демпфер 1 | |
| 21 | C***2 | Резиновый демпфер 3 | |
| 22 | C***1 | Крышка корпуса вариатора | |
| 23 | 1***8 | Болт М6х55 | |
| 24 | C***8 | Болт М6х45 | |
| 31 | C***0 | Корпус вариатора в сборе | |
| 32 | C***0 | Крышка корпуса вариатора в сборе |
