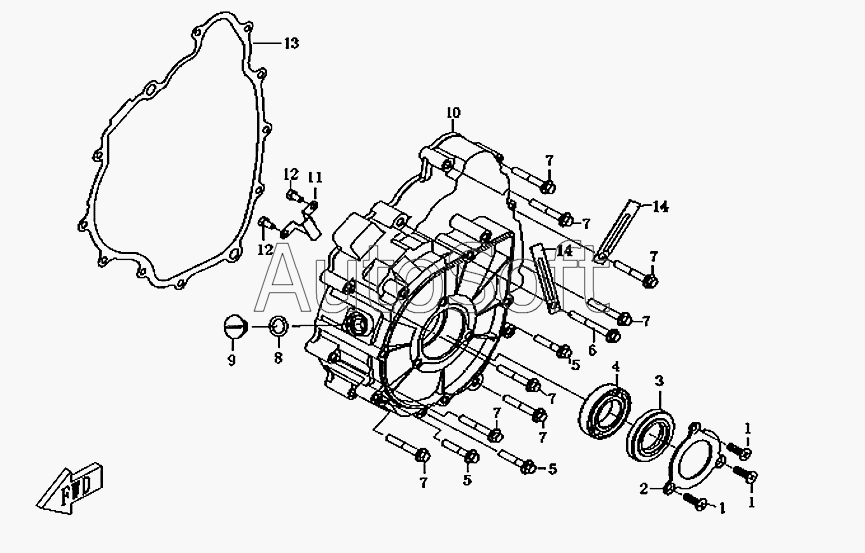

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Крышка картера левая CF188-014000
1
1
1
2
3
4
5
5
5
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***9 | Винт крепления фиксатора манжеты | |
| 2 | C***7 | Фиксатор манжеты | |
| 3 | C***8 | Манжета 28х52х7 | |
| 4 | 6***8 | Подшипник GB/T276-1994 | |
| 5 | 1***2 | Болт М6х32 | |
| 6 | 1***0 | Болт М6х50 | |
| 7 | 1***9 | Болт М6х40 | |
| 8 | 1***9 | Уплотнительное кольцо пробки | |
| 9 | 1***8 | Пробка | |
| 10 | C***1 | Крышка картера левая | |
| 11 | C***3 | Кронштейн датчика | |
| 12 | C***4 | Болт | |
| 13 | C***2 | Прокладка крышки картера левой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
