Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Гидравлический тормоз
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
19
19
20
21
21
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
27
27
27
28
28
29
29
29
29
29
29
30
30
30
30
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
48
49
50
51
52
53
54
54
54
54
54
54
55
55
55
55
56
57
58
58
59
60
60
60
61
62
62
63
63
64
64
65
65
66
67
68
68
69
70
71
72
73
74
75
76
77
77
77
77
78
78
78
79
80
80
81
81
82
82
83
84
85
85
85
85
86
86
87
88
89
90
90
91
91
92
92

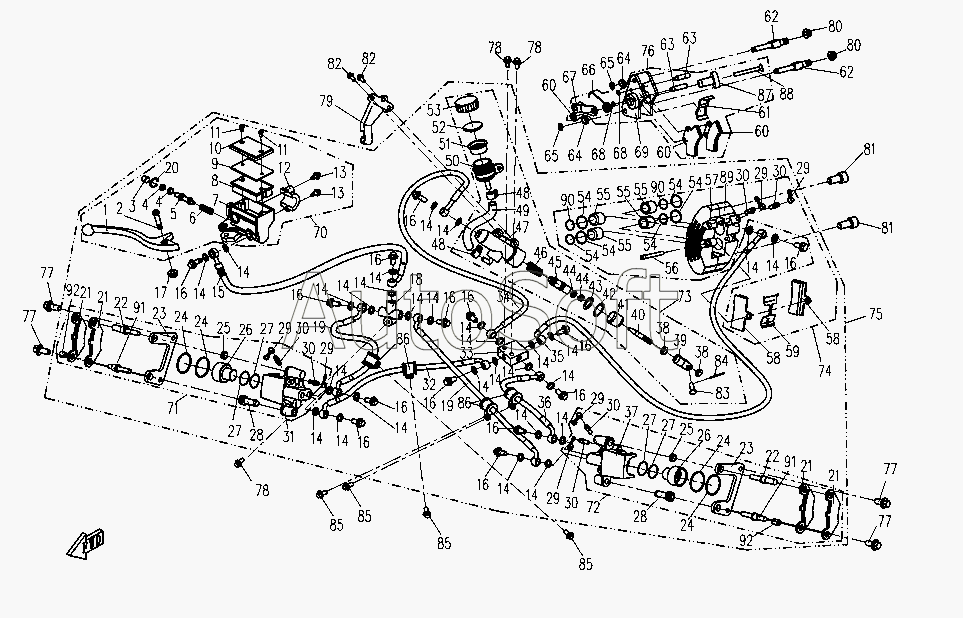

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Рычаг переднего тормоза | |
| 2 | 9***5 | Болт | |
| 3 | 9***6 | Пылезащитный колпачок | |
| 4 | 9***7 | Резиновый колпачок | |
| 5 | 9***8 | Поршень тормозного цилиндра | |
| 6 | 9***2 | Возвратная пружина | |
| 7 | 9***3 | Корпус тормозного цилиндра | |
| 8 | 9***5 | Шайба тормозного жидкостного резервуара | |
| 9 | 9***4 | Прокладка тормозного жидкостного резервуара | |
| 10 | 9***6 | Крышка тормозного жидкостного резервуара | |
| 11 | [***] | Винт М5х12 GB819 | |
| 12 | 9***2 | Фиксирующий кронштейн | |
| 13 | [***] | Болт М6х25 GB5789 | |
| 14 | 9***3 | Шайба шарнира шланга тормоза | |
| 15 | 9***0 | Основной шланг переднего тормоза | |
| 16 | 9***5 | Болт | |
| 17 | [***] | Гайка М6 GB6177 | |
| 18 | 9***2 | Тройник | |
| 19 | 9***0 | Шланг переднего тормоза | |
| 20 | 9***8 | Зажим | |
| 21 | 9***0 | Панель переднего тормоза | |
| 22 | 9***8 | Вал скольжения переднего тормоза | |
| 23 | 9***1 | Кронштейн | |
| 24 | 9***6 | Кольцо 1 | |
| 25 | 9***1 | Резиновая прокладка первичного вала скольжения | |
| 26 | 9***5 | Поршень переднего корпуса тормоза | |
| 27 | 9***7 | Кольцо 2 | |
| 28 | 9***2 | Резиновая прокладка вторичного вала скольжения | |
| 29 | 9***9 | Резиновая прокладка болта | |
| 30 | 9***3 | Болт | |
| 31 | 9***2 | Передний правый корпус тормоза | |
| 32 | 9***0 | Шланг переднего правого тормоза от педали тормоза | |
| 33 | 9***1 | Крестовый делитель | |
| 34 | 9***0 | Тормозной шланг от основного цилиндра | |
| 35 | 9***A | Шланг заднего тормоза | |
| 36 | 9***0 | Шланг переднего левого тормоза от педали тормоза | |
| 37 | 9***1 | Передний левый корпус тормоза | |
| 38 | [***] | Гайка М6 GB6170 | |
| 39 | 9***8 | Соединительный кронштейн направляющего стержня | |
| 40 | 9***7 | Направляющий стержень | |
| 41 | 9***6 | Резиновый колпачок основного цилиндра | |
| 42 | [***] | Держатель GB893.1 20 | |
| 43 | 9***5 | Шайба | |
| 44 | 9***4 | Резиновый колпачок заднего главного цилиндра | |
| 45 | 9***3 | Поршень тормозного главного цилиндра | |
| 46 | 9***9 | Возвратная пружина заднего тормоза | |
| 47 | 9***0 | Корпус заднего главного цилиндра | |
| 48 | 9***5 | Хомут | |
| 49 | 9***6 | Трубка резервуара гидравлического тормоза | |
| 50 | 9***4 | Резервуар гидравлического тормоза | |
| 51 | 9***3 | Прокладка резервуара гидравлического тормоза | |
| 52 | 9***2 | Шайба резервуара гидравлического тормоза | |
| 53 | 9***1 | Крышка резервуара гидравлического тормоза | |
| 54 | 9***1 | Кольцо 2 | |
| 55 | 9***3 | Поршень заднего корпуса тормоза | |
| 56 | 9***3 | Управляющий штифт тормозной колодки | |
| 57 | 9***1 | Кольцо 2 | |
| 58 | 9***0 | Задняя тормозная колодка | |
| 59 | 9***2 | Опорная пластина | |
| 60 | 9***2 | Тормозная колодка | |
| 61 | 9***9 | Пружина колодки | |
| 62 | 9***1 | Вал скольжения | |
| 63 | 9***8 | Управляющий вал | |
| 64 | 9***2 | Резиновая прокладка вала скольжения | |
| 65 | [***] | Фиксатор GB894.1 9 | |
| 66 | 9***6 | Пружина | |
| 67 | 9***4 | Кулиса | |
| 68 | G***6 | Зажим | |
| 69 | 9***1 | Внутренний корпус | |
| 70 | 9***0 | Главный цилиндр переднего ручного тормоза | |
| 71 | 9***0 | Правый корпус переднего тормоза | |
| 72 | 9***0 | Левый корпус переднего тормоза | |
| 73 | 9***0 | Главный цилиндр ножного тормоза | |
| 74 | 9***0 | Корпус заднего тормоза | |
| 75 | 9***A | Гидравлический тормоз в сборе | |
| 76 | 9***0 | Стояночный тормоз | |
| 77 | [***] | Болт М8х14 GB5789 | |
| 78 | [***] | Болт М6х30 GB5789 | |
| 79 | 9***0 | Кронштейн | |
| 80 | [***] | Гайка М10х1,25 GB5789 | |
| 81 | [***] | Винт с внутренним шестигранником GB70 M10х1,25х20 | |
| 82 | [***] | Винт М6х25 GB70 | |
| 83 | [***] | Болт М7х15 GB882 | |
| 84 | [***] | Шплинт 1,6х25 GB91 | |
| 85 | [***] | Болт М6х12 GB5789 | |
| 86 | 9***4 | Зажим | |
| 87 | 9***3 | Посадочная втулка | |
| 88 | 9***5 | Вал | |
| 89 | 9***8 | Правый корпус заднего тормоза | |
| 90 | 9***2 | Кольцо 1 | |
| 91 | 9***3 | Вторичный вал скольжения | |
| 92 | 9***4 | Регулировочный воротник вторичного вала скольжения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
