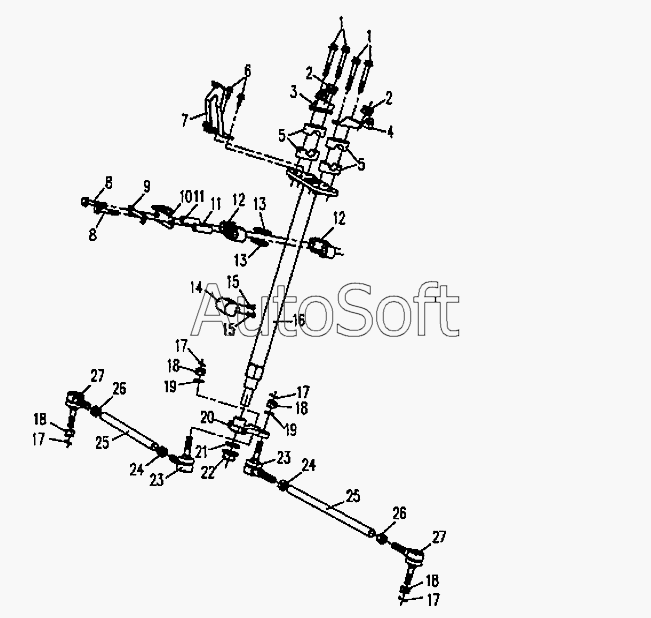

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Рулевое управление
14
27
27
26
25
25
25
24
24
23
23
22
21
20
19
19
18
18
18
18
17
17
17
17
16
15
15
1
1
13
13
12
12
11
11
10
9
8
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8х55 GB5789 | |
| 2 | 5***1 | Резина передней скобы | |
| 3 | 9***0 | Правый кронштейн приборной панели | |
| 4 | 9***0 | Левый кронштейн приборной панели | |
| 5 | 9***6 | Алюминиевое покрытие руля | |
| 6 | [***] | Болт М6х12 GB5789 | |
| 7 | 9***0 | Передний кронштейн приборной панели | |
| 8 | [***] | Болт М8х50 GB5782 | |
| 9 | 9***3 | Панель замка | |
| 10 | 9***0 | Пластина | |
| 11 | 9***2 | Втулка | |
| 12 | 9***1 | Втулка | |
| 13 | 9***4 | Уплотнительное кольцо | |
| 14 | 9***0 | Замок руля | |
| 15 | [***] | Винт М6х12 GB819 | |
| 16 | 9***0 | Рулевая стойка | |
| 17 | [***] | Шплинт 2х16 GB91 | |
| 18 | [***] | Гайка М10х1,25 GB9457 M10х1.25 | |
| 19 | [***] | Шайба GB97.1 10 | |
| 20 | 9***1 | Рычаг | |
| 21 | [***] | Шайба GB97.1 14 | |
| 22 | [***] | Гайка М14х1,25 GB6187 | |
| 23 | 9***7 | Рулевой шарнир 1 | |
| 24 | [***] | Гайка М12х1,5 GB6176 | |
| 25 | 9***6 | Рулевая тяга | |
| 26 | [***] | Гайка М12х1,5 GB6176 | |
| 27 | 9***8 | Рулевой шарнир 2 |
