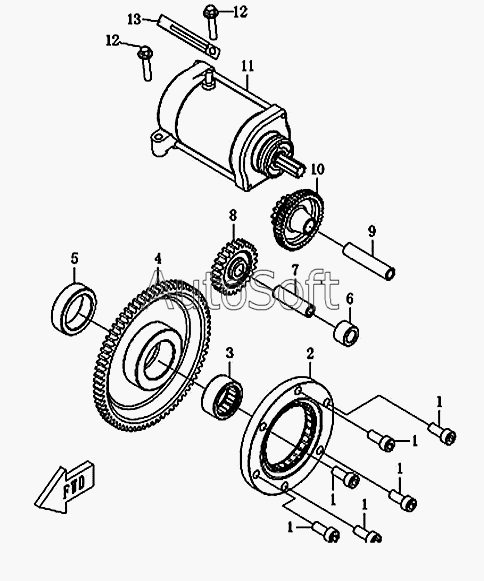

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Электростартер CF188-091000
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт М8х20 GB/T70.1-2000 | |
| 2 | C***0 | Муфта обгонная | |
| 3 | [***] | Подшипник игольчатый GB/T5801-1994 | |
| 4 | C***1 | Шестерня ведомая | |
| 5 | C***7 | Втулка ведомой шестерни | |
| 6 | C***3 | Втулка промежуточной шестерни | |
| 7 | C***4 | Вал промежуточной шестерни | |
| 8 | C***2 | Шестерня промежуточная | |
| 9 | C***6 | Ось сдвоенной шестерни | |
| 10 | C***5 | Шестерня сдвоенная | |
| 11 | C***0 | Стартер электрический | |
| 12 | 1***2 | Болт М6х30 |
