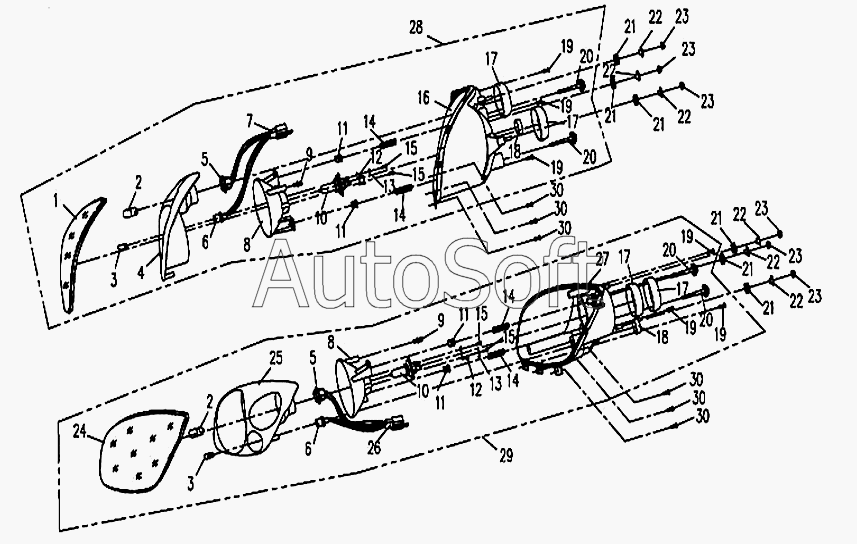

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Передние фары
1
2
3
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
14
14
15
15
15
15
16
17
17
17
17
18
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Покрытие фары (правой) | |
| 2 | [***] | Лампа GB15766.1 12V21W | |
| 3 | [***] | Лампа GB15766.1 12V5W | |
| 4 | 9***2 | Отражатель указателя поворота (правый) | |
| 5 | 9***3 | Патрон лампы правого указателя поворота | |
| 6 | 9***4 | Патрон лампы индикации парковки | |
| 7 | 9***5 | Разъем правой фары | |
| 8 | 9***6 | Отражатель правой фары | |
| 9 | 9***7 | Винт | |
| 10 | [***] | Лампа GB15766.1 12V35W | |
| 11 | 9***8 | Пластиковая гайка | |
| 12 | 9***9 | Стопорное кольцо | |
| 13 | 9***1 | Шайба | |
| 14 | 9***2 | Пружина | |
| 15 | [***] | Присоединительный винт ST4,2х13 GB845 | |
| 16 | 9***2 | Пружина | |
| 17 | 9***3 | Пылезащитная крышка (большая) | |
| 18 | 9***4 | Пылезащитная крышка (малая) | |
| 19 | [***] | Присоединительный винт ST4,2х16 GB845 | |
| 20 | 9***5 | Регулировочный винт | |
| 21 | 9***1 | Резиновая прокладка фары | |
| 22 | 9***2 | Металлическое кольцо фары | |
| 23 | [***] | Гайка М6 GB6177 | |
| 24 | 9***1 | Покрытие фары (левой) | |
| 25 | 9***2 | Отражатель указателя поворота (левый) | |
| 26 | 9***5 | Разъем левой фары | |
| 27 | 9***2 | Корпус левой фары | |
| 28 | 9***0 | Фара правая | |
| 29 | 9***0 | Фара левая | |
| 30 | [***] | Присоединительный винт ST4,2х16 GB845 |
