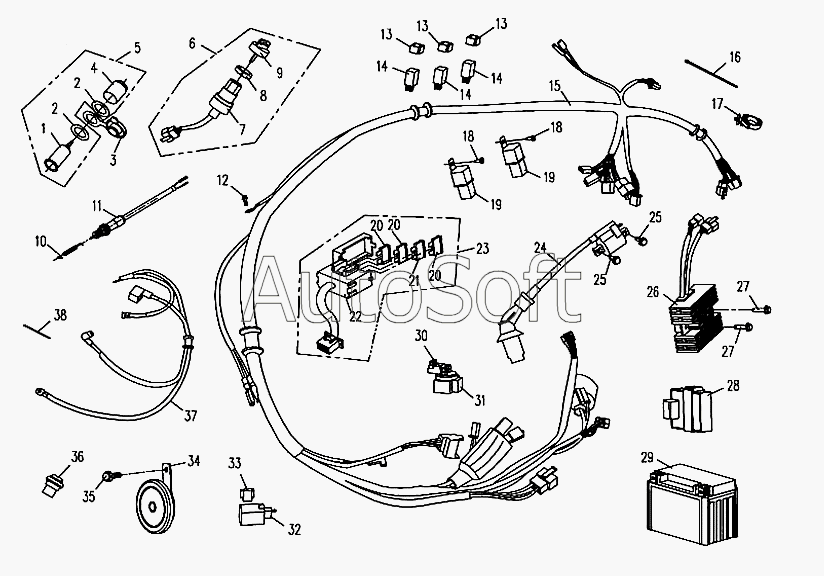

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Электрическое оборудование
30
21
22
23
24
25
25
26
27
27
28
29
20
20
20
31
32
33
34
35
36
37
38
11
2
2
3
4
5
6
7
8
9
10
1
12
13
13
13
14
14
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Внутренний корпус прикуривателя | |
| 2 | 9***2 | Прокладка | |
| 3 | 9***1 | Пылезащитный колпачок прикуривателя | |
| 4 | 9***3 | Наружный корпус прикуривателя | |
| 5 | 9***0 | Прикуриватель | |
| 6 | 9***0 | Выключатель зажигания | |
| 7 | 9***1 | Корпус выключателя зажигания | |
| 8 | 9***2 | Крепежная гайка выключателя зажигания | |
| 9 | 9***3 | Ключ | |
| 10 | 9***3 | Пружина выключателя тормоза | |
| 11 | 9***0 | Выключатель заднего тормоза | |
| 12 | [***] | Болт М6х12 GB5789 | |
| 13 | 9***2 | Резиновое кольцо вспомогательного реле | |
| 14 | 9***0 | Вспомогательное реле | |
| 15 | 9***A | Жгут проводов | |
| 16 | 9***4 | Соединительная полоса | |
| 17 | 9***5 | Зажим жгута | |
| 18 | [***] | Крепежный винт GB845 ST4.8х16 | |
| 19 | 8***0 | Параллельное реле | |
| 20 | 9***1 | Предохранитель 10А | |
| 21 | 9***2 | Предохранитель 15А | |
| 22 | 9***3 | Крышка коробки предохранителей | |
| 23 | 9***0 | Коробка предохранителей | |
| 24 | C***0 | Катушка зажигания | |
| 25 | [***] | Болт М6х20 GB5789 | |
| 26 | C***0 | Регулятор/выпрямитель | |
| 27 | [***] | Винт М6х25 GB5789 | |
| 28 | C***0 | Узел CDI | |
| 29 | 1***h | Аккумулятор | |
| 30 | 9***1 | Предохранитель 20А | |
| 31 | 9***0 | Реле стартера | |
| 32 | 9***0 | Прерыватель указателей поворота | |
| 33 | C***3 | Прокладка прерывателя указателей поворота | |
| 34 | 5***0 | Сигнал | |
| 35 | [***] | Болт М8х14 GB5789 | |
| 36 | C***0 | Парковочный выключатель | |
| 37 | 9***A | Первичный жгут | |
| 38 | C***8 | Соединительная полоса |
