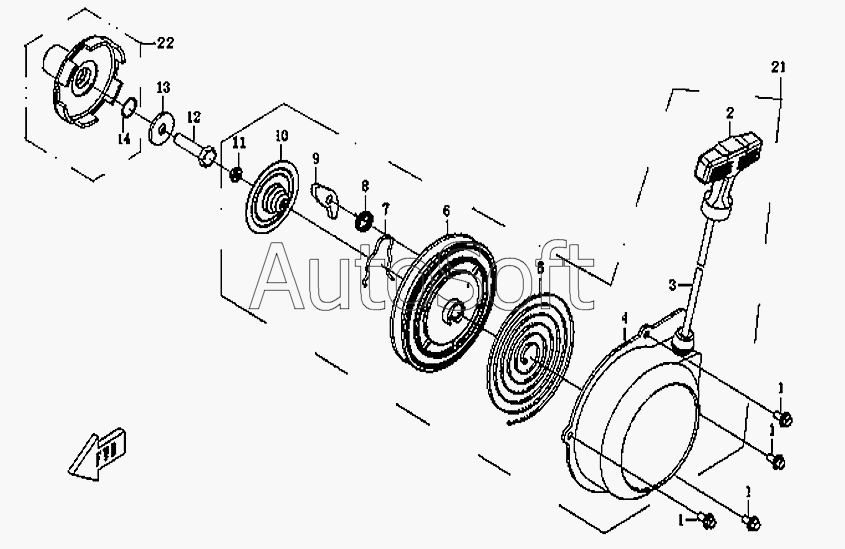

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Стартер ручной CF188-092000
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Болт М6х12 | |
| 2 | C***0 | Рукоятка | |
| 3 | C***1 | Шнур | |
| 4 | C***0 | Корпус стартера | |
| 5 | C***2 | Пружина | |
| 6 | C***0 | Барабан шкива | |
| 7 | C***5 | Фиксатор пружинный | |
| 8 | C***4 | Пружина собачки | |
| 9 | C***3 | Собачка | |
| 10 | C***6 | Пластина фрикционная | |
| 11 | [***] | Гайка M6-Zn.D GB/T6187.1-2000 | |
| 12 | C***1 | Болт М10х1,25х40 | |
| 13 | C***2 | Прокладка 10,2х32х3 | |
| 14 | C***2 | Кольцо 16,1х3,2 | |
| 21 | C***0 | Стартер ручной в сборе | |
| 22 | C***0 | Шкив стартера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
