Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Пластиковая облицовка
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
8
9
10
10
10
11
12
12

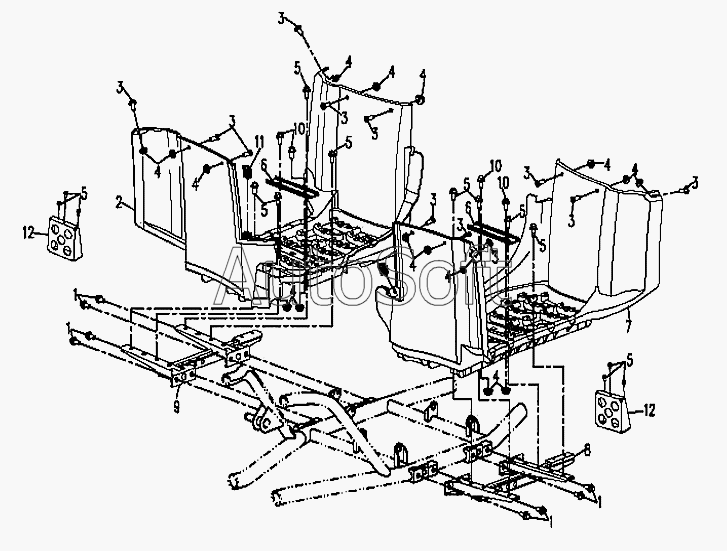

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8х14 GB5789 | |
| 2 | 9***A | Правая подножка | |
| 3 | [***] | Винт М6х16 GB9074.1 | |
| 4 | [***] | Гайка М6 GB6177 | |
| 5 | [***] | Болт М6х12 GB5789 | |
| 6 | [***] | Шайба GB96 6 | |
| 7 | 9***7 | Зубцы подножки | |
| 8 | 9***A | Левая подножка | |
| 9 | 9***A | Кронштейн левой подножки | |
| 10 | 9***A | Кронштейн правой подножки | |
| 11 | C***2 | Болт М6х14 | |
| 12 | 8***0 | Гайка М6 | |
| 12 | 9***A | Кронштейн задней подножки |
