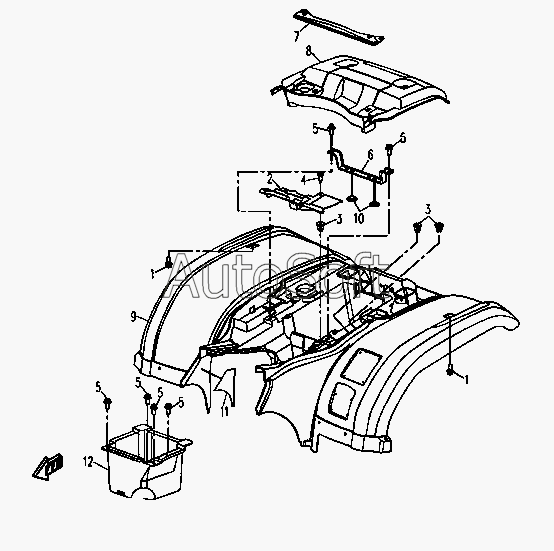

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Пластиковая облицовка
1
1
2
3
3
4
5
5
5
5
5
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М6х12 GB5789 | |
| 2 | 9***1 | Крышка ящика под аккумулятор | |
| 3 | 9***2 | Кронштейн с резьбой 1 (белый) | |
| 4 | [***] | Крепежный винт GB845 ST4.8х16 | |
| 5 | C***2 | Болт М6х14 | |
| 6 | 9***4 | Фиксирующий кронштейн аккумулятора | |
| 7 | 9***0 | Кронштейн крепления сиденья | |
| 8 | 9***4 | Заднее верхнее покрытие | |
| 9 | 9***3 | Задний бампер | |
| 9 | 9***3 | Задний бампер | |
| 10 | 9***5 | Резиновая шайба фиксирующего кронштейна аккумулятора | |
| 11 | 9***6 | Теплоизолирующий материал заднего бампера | |
| 12 | 9***A | Ящик под аккумулятор |
