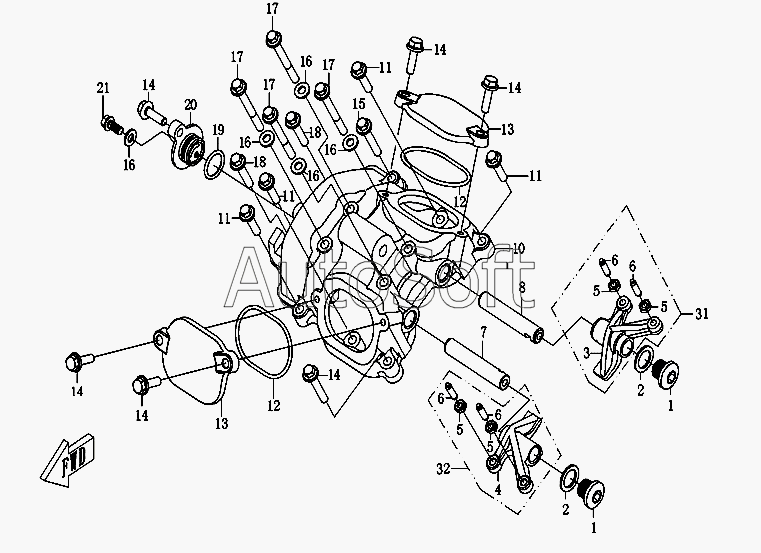

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Крышка головки цилиндра CF188-021000
13
13
32
31
21
20
19
18
18
17
17
17
17
16
16
16
16
16
15
14
14
14
14
14
14
1
1
12
12
11
11
11
11
10
8
7
6
6
6
6
5
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***8 | Болт М14х1,25х12 | |
| 2 | C***6 | Шайба 14 | |
| 3 | C***1 | Коромысло впускного клапана | |
| 4 | C***1 | Коромысло выпускного клапана | |
| 5 | 1***3 | Гайка регулировочная зазора клапана | |
| 6 | 1***2 | Винт регулировочный зазора клапана | |
| 7 | C***5 | Вал коромысла выпуска | |
| 8 | C***4 | Вал коромысла впуска | |
| 10 | C***1 | Крышка головки цилиндра | |
| 11 | 1***7 | Болт М6х25 | |
| 12 | C***3 | Прокладка | |
| 13 | C***2 | Крышка регулировочного отверстия | |
| 14 | 1***0 | Болт М6х20 | |
| 15 | 1***8 | Болт М6х35 | |
| 16 | 1***9 | Шайба 6 | |
| 17 | 1***8 | Болт М6х55 | |
| 18 | 1***2 | Болт М6х30 | |
| 19 | C***0 | Кольцо 18х2,4 | |
| 20 | C***9 | Крышка | |
| 21 | 1***9 | Болт М6х12 | |
| 31 | C***0 | Коромысло впускного клапана в сборе | |
| 32 | C***0 | Коромысло выпускного клапана в сборе |
