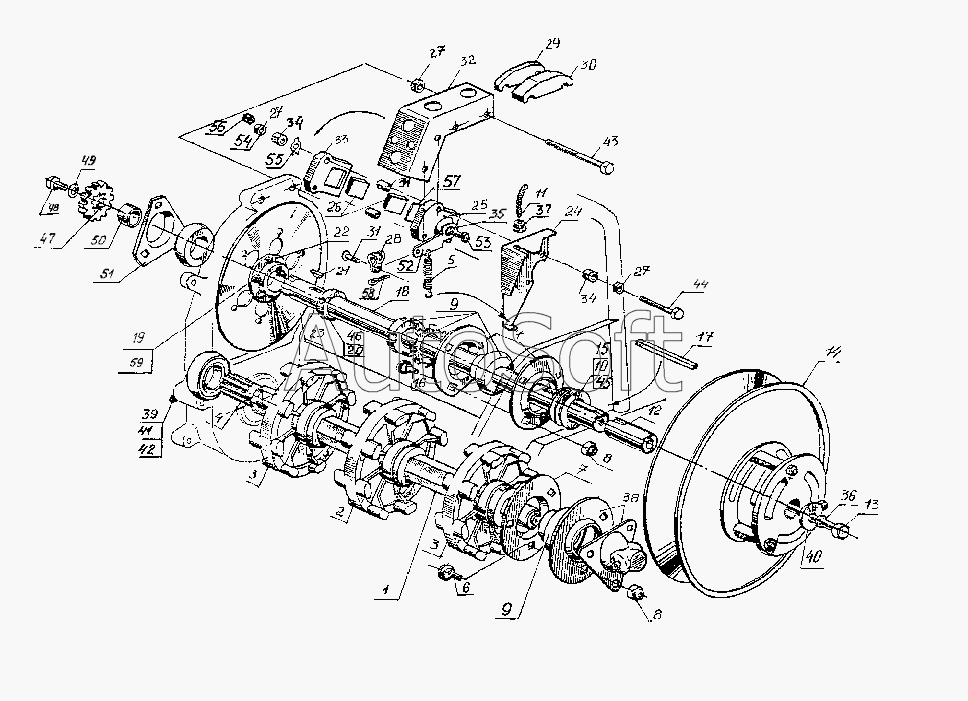

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Трансмиссия
45
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Вал ведущий | |
| 2 | 1***Б | Звездочка центральная | |
| 3 | 1***Б | Звездочка привода | |
| 4 | 1***1 | Вал | |
| 5 | [***] | Пружина 79920 213х27,9 | |
| 6 | [***] | Болт М8-6gх25 ОСТ37.001.106-75 | |
| 7 | 1***3 | Фланец | |
| 8 | [***] | Гайка 8-Ц ОСТ133055-80 | |
| 9 | 1***7 | Подшипник ГОСТ24850-81 | |
| 10 | 1***4 | Шайба | |
| 11 | 1***0 | Пружина | |
| 12 | 1***5 | Втулка | |
| 13 | [***] | Болт М8-6gх85.88.016 ГОСТ7798-70 | |
| 14 | 1***0 | Шкив ведомый | |
| 15 | 1***5 | Шайба | |
| 16 | [***] | Болт М8-6gх20 ОСТ37.001.106-75 | |
| 17 | [***] | Шпонка 8х7х90 ГОСТ23360-78 | |
| 18 | 1***3 | Вал | |
| 19 | 1***8 | Винт | |
| 20 | [***] | Винт М6-6gх8.33H.016 ГОСТР50383-92 | |
| 21 | [***] | Шпонка 6х10 ГОСТ24071-80 | |
| 22 | 1***9 | Ступица | |
| 23 | 1***8 | Диск | |
| 24 | 1***0 | Кронштейн малый | |
| 25 | 1***5 | Корпус тормоза | |
| 26 | 1***3 | Накладка фрикционная | |
| 27 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-72 | |
| 28 | 1***1 | Петля | |
| 29 | 1***7 | Колодка | |
| 30 | 1***6 | Колодка | |
| 31 | [***] | Ось 6-6f9х14.20.4.0,3-0,6.57...63.016 ГОСТ9650-80 | |
| 32 | 1***6 | Кронштейн | |
| 33 | 1***1 | Крышка тормоза | |
| 34 | 1***5 | Втулка | |
| 35 | 1***4 | Винт | |
| 36 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 37 | [***] | Гайка М8-6H.016 ОСТ37.001.110-72 | |
| 38 | 1***0 | Привод спидометра | |
| 39 | [***] | Шайба 0247758 | |
| 40 | 1***4 | Шайба | |
| 41 | [***] | Шайба 2524003 | |
| 42 | [***] | Шайба 3406А-1-8-16 | |
| 43 | [***] | Болт М10х1,25-6gх75 ГОСТ7798-70 | |
| 44 | 1***9 | Болт | |
| 45 | 1***1 | Шайба | |
| 46 | 1***2 | Кольцо упорное | |
| 47 | 1***8 | Звездочка (z=20) | |
| 48 | [***] | Болт М10-6gх25.109.38ХA.016 ГОСТ7798-70 | |
| 49 | 1***9 | Шайба | |
| 50 | 1***5 | Втулка | |
| 51 | 1***6 | Фланец | |
| 52 | 1***8 | Рычаг | |
| 53 | 1***0 | Болт | |
| 54 | [***] | Гайка М8-6Н.8.016 ГОСТ5927-70 | |
| 55 | [***] | Шайба 3456-8 | |
| 56 | [***] | Гайка М8-6Н.8.016 ГОСТ5929-70 | |
| 57 | 1***2 | Пластина | |
| 58 | [***] | Шплинт 1,6х12.016 ГОСТ397-79 | |
| 59 | [***] | Гайка 5-Ц ОСТ133055-80 |
