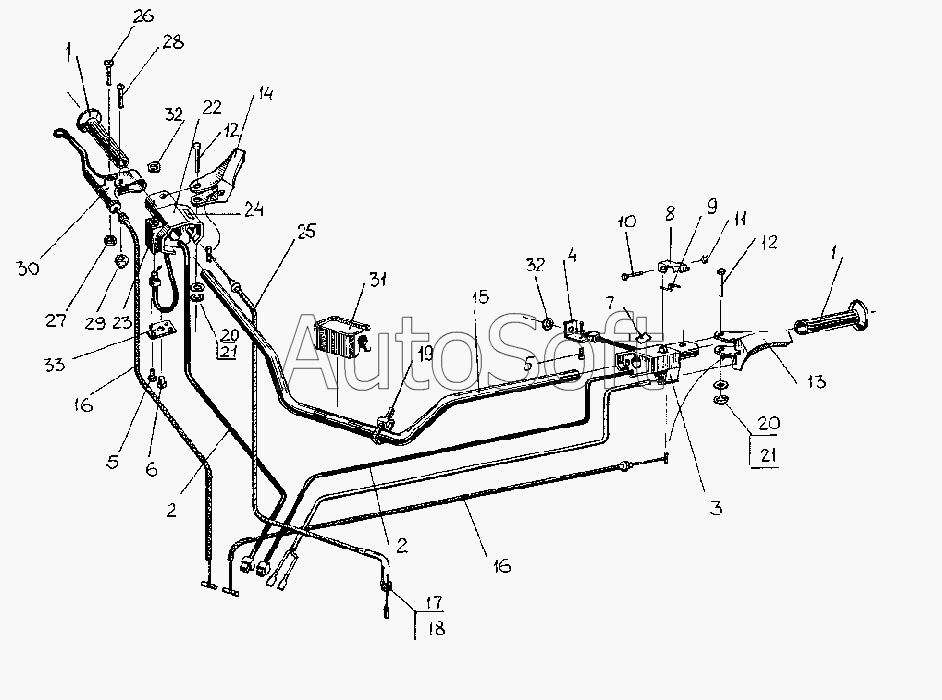

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Рулевой узел
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ручка | |
| 1 | 1***1 | Ручка | |
| 2 | 1***0 | Жгут | |
| 3 | 1***1 | Корпус переключателей левый | |
| 4 | 1***8 | Держатель переключателя | |
| 5 | [***] | Винт М3-6gх10 ГОСТ17473-80 | |
| 6 | [***] | Винт ВМ6-6gх20 ГОСТ1491-80 | |
| 7 | 1***9 | Пластина информационная | |
| 8 | 1***1 | Защелка | |
| 9 | 1***7 | Пружина защелки | |
| 10 | 1***6 | Ось защелки | |
| 11 | [***] | Шайба 2.65Г ГОСТ11648-75 | |
| 12 | 1***5 | Ось рычага | |
| 13 | 1***2 | Рукоятка тормоза левая | |
| 14 | 1***2 | Рычаг газа | |
| 15 | 1***1 | Руль | |
| 16 | 1***0 | Трос тормоза | |
| 16 | 1***1 | Трос тормоза | |
| 17 | 1***0 | Пружина | |
| 18 | [***] | Гайка 8-Ц ОСТ133055-80 | |
| 19 | 1***4 | Хомутик | |
| 20 | [***] | Шайба 3.65Г ГОСТ11648-75 | |
| 21 | [***] | Шайба 5.01.016 ОСТ37.001.144-75 | |
| 22 | 1***1 | Корпус переключателей правый | |
| 23 | 8***Т | Переключатель ППМ | |
| 24 | 1***4 | Пластина информационная | |
| 25 | 1***0 | Трос газа | |
| 26 | [***] | Винт 7006-1224 ГОСТ9052-69 | |
| 27 | [***] | Гайка М6-6Н.8.016 ГОСТ5927-70 | |
| 28 | [***] | Винт М6-6gх35.88.016 ГОСТ17473-80 | |
| 29 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 30 | 1***0 | Скоба управления | |
| 31 | 1***2 | Накладка руля | |
| 32 | 1***2 | Гайка | |
| 33 | 1***3 | Крышка |
