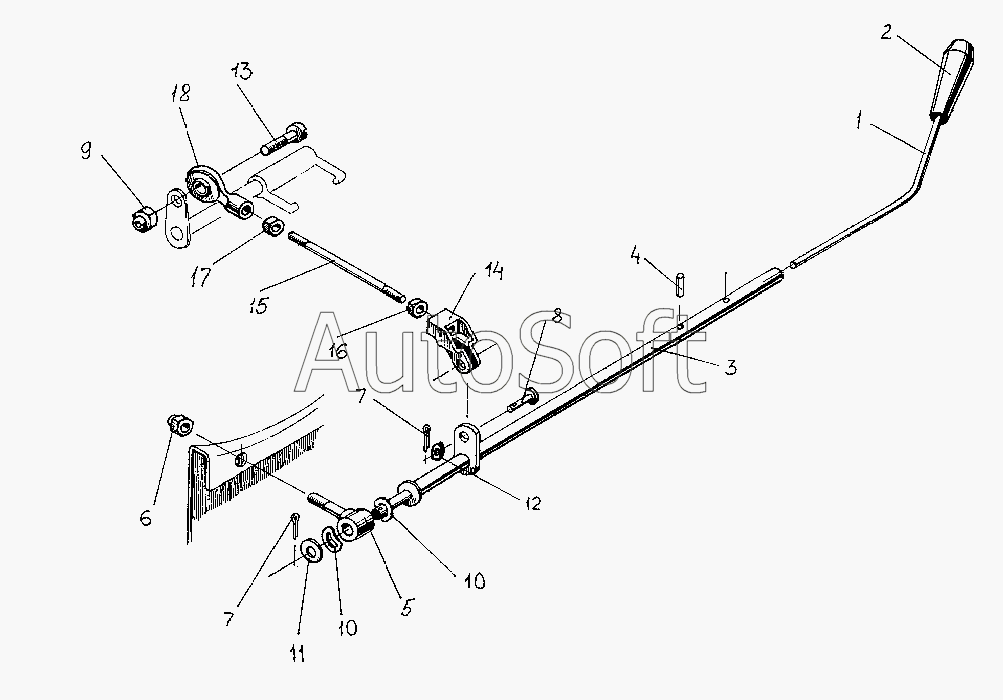

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Рычаг управления реверсом
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Рукоятка | |
| 2 | 1***2 | Наконечник | |
| 3 | 1***5 | Труба | |
| 4 | [***] | Штифт 4n6х16 ГОСТ3128-70 | |
| 5 | 1***0 | Втулка с болтом | |
| 6 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-72 | |
| 7 | [***] | Шплинт 1,6х16.016 ГОСТ397-79 | |
| 8 | [***] | Ось 6-6f9х20.20 ГОСТ9650-80 | |
| 9 | [***] | Гайка 6-Ц | |
| 10 | 1***8 | Шайба | |
| 11 | 1***9 | Шайба | |
| 12 | [***] | Шайба 6.06.016 ГОСТ9649-78 | |
| 13 | [***] | Винт 7006-1225.016 ГОСТ9052-69 | |
| 14 | 1***5 | Кронштейн | |
| 15 | 1***0 | Шпилька | |
| 16 | [***] | Гайка М6-6Н.8.016 ГОСТ5927-70 | |
| 17 | [***] | Гайка М6LH-6H.12.40.016 ГОСТ5915-70 | |
| 18 | 1***0 | Корпус подшипника в сборе |
