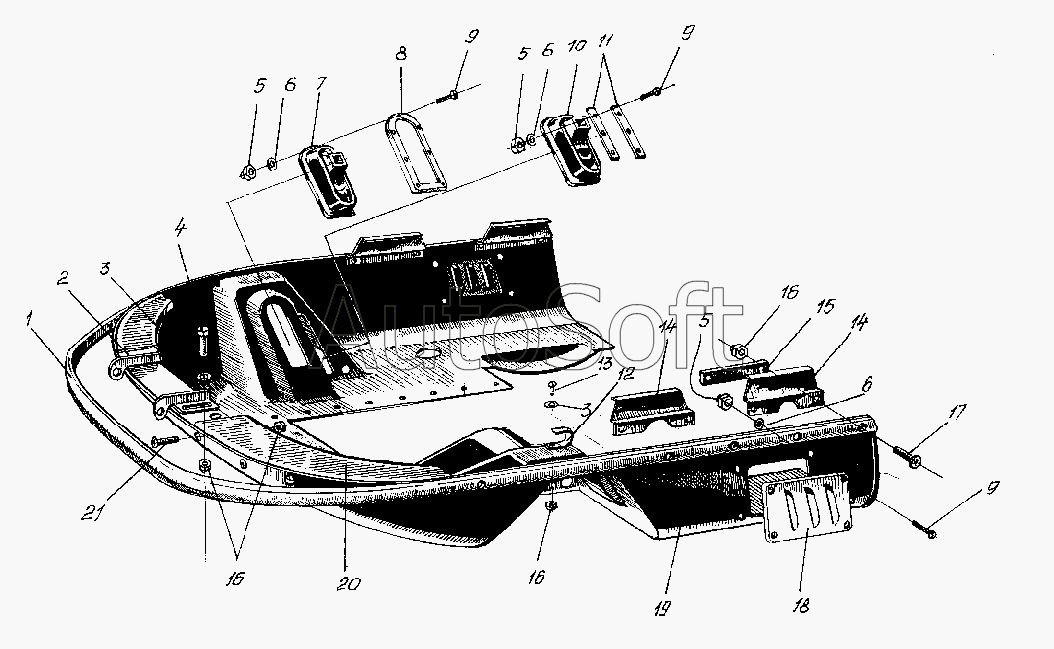

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Носок для снегохода мод.119.00.000.000
1
2
3
3
4
5
5
5
6
6
6
7
8
9
9
9
10
11
12
13
14
14
15
16
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Бампер | |
| 2 | 1***8 | Кронштейн | |
| 3 | [***] | Шайба А6.01.08кп.016 ГОСТ11371-78 | |
| 4 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 5 | [***] | Гайка М5-6Н.8.05 ГОСТ5927-70 | |
| 6 | [***] | Шайба 5.65Г.05 ГОСТ6402-70 | |
| 7 | 1***7 | Пыльник | |
| 8 | 1***3 | Рамка внешняя | |
| 9 | [***] | Винт 5-18Ц ОСТ1.31537-80 | |
| 10 | 1***8 | Пыльник | |
| 11 | 1***4 | Планка | |
| 12 | 1***5 | Опора электрожгута | |
| 13 | [***] | Винт 6-18Ц ОСТ131537-80 | |
| 14 | 1***8 | Направляющая капота | |
| 15 | 1***9 | Прокладка | |
| 16 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 17 | [***] | Винт М6-6gх40.88.016 ГОСТ17475-80 | |
| 18 | 1***5 | Жалюзи | |
| 18 | 1***1 | Жалюзи | |
| 19 | 1***2 | Носок | |
| 20 | 1***0 | Полка | |
| 21 | [***] | Винт М6-6gх25.88.016 ГОСТ17475-80 |
