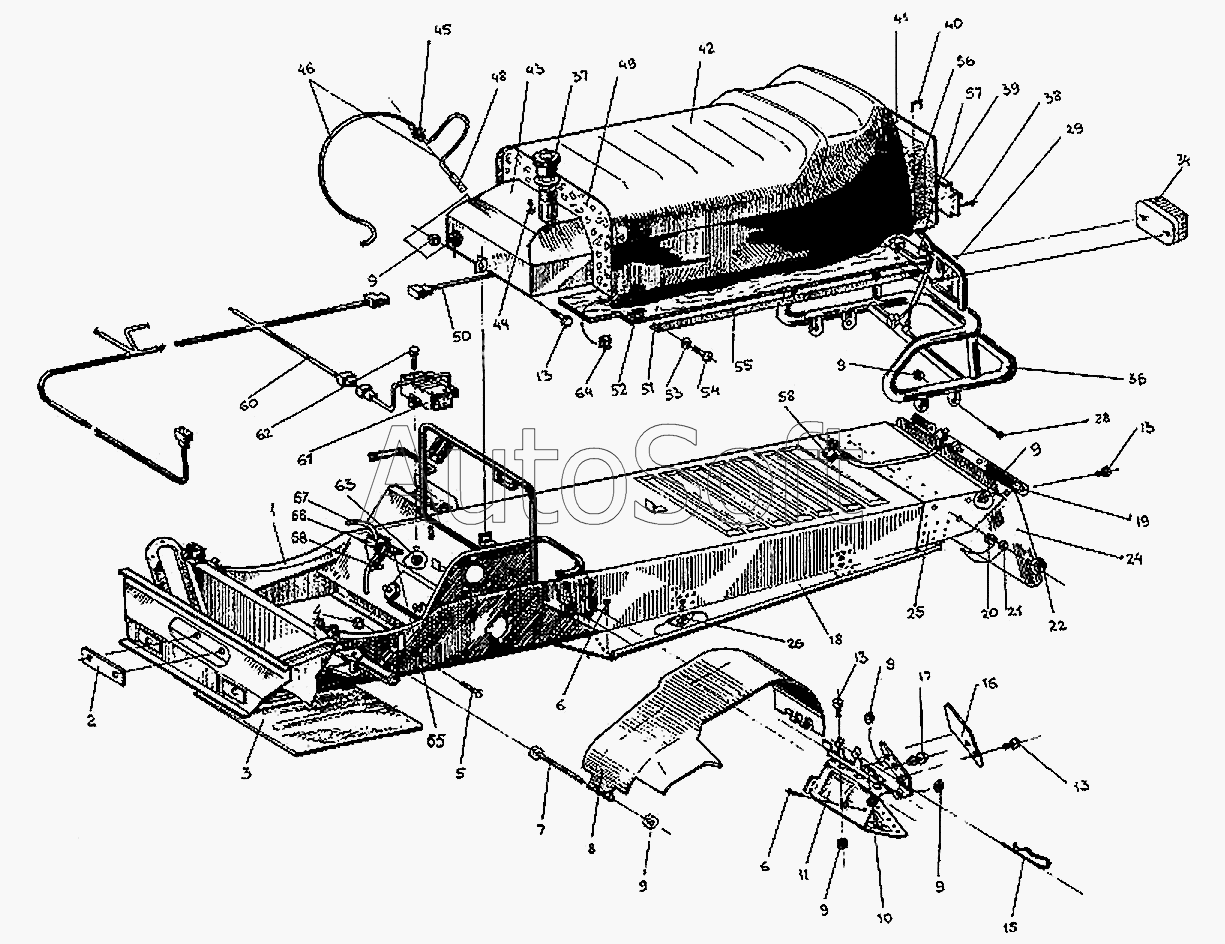

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Сиденье, багажник для снегохода мод.119.00.000.000
44
53
52
51
50
49
48
46
45
54
43
42
41
40
39
38
37
36
62
68
68
67
65
64
63
61
60
58
57
56
55
9
9
9
9
9
9
9
17
16
15
13
13
13
13
11
10
18
8
7
6
6
5
4
3
2
26
34
29
28
1
25
24
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 113.01.000.028-001 | 1***1 | Накладка подножки правая | |
| 113.01.000.064 | 1***4 | Подножка правая | |
| 1 | 1***0 | Узел силовой | |
| 2 | 1***6 | Накладка | |
| 3 | 1***6 | Днище | |
| 4 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 5 | [***] | Болт М8-6gх85.88.016 ГОСТ7798-70 | |
| 6 | [***] | Заклепка 4х14.36 ГОСТ10299-80 | |
| 7 | 1***9 | Ось кожуха вариатора | |
| 8 | 1***0 | Кожух вариатора | |
| 9 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 10 | 1***2 | Кронштейн | |
| 11 | 1***3 | Подножка левая | |
| 12 | 1***3 | Щиток | |
| 13 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 14 | 1***8 | Накладка подножки левая | |
| 15 | 1***3 | Замок | |
| 16 | 1***8 | Направляющая капота | |
| 17 | 1***1 | Упор | |
| 18 | 1***1 | Тоннель | |
| 19 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 20 | [***] | Гайка М6-6Н.8.016 ГОСТ5927-70 | |
| 21 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 22 | [***] | Световозвращатель 15.3731 ТУ37.003.079-87 | |
| 23 | [***] | Гайка 5-Ц ОСТ133055-80 | |
| 24 | 1***6 | Брызговик задний | |
| 25 | 1***9 | Дно багажника | |
| 26 | 1***0 | Кронштейн левый | |
| 27 | 1***0 | Кронштейн правый | |
| 28 | [***] | Винт М6-6gх30.88.016 ГОСТ17475-80 | |
| 29 | [***] | Винт 5-18Ц ОСТ1.31537-80 | |
| 30 | 1***4 | Пластина | |
| 31 | 1***0 | Крюк сцепки | |
| 32 | [***] | Болт М8-6gх45.58.016 ГОСТ7796-70 | |
| 33 | [***] | Гайка 8-Ц ОСТ133055-80 | |
| 34 | [***] | Фонарь задний 0064.003716 ГОСТ6964-72 | |
| 35 | 1***6 | Чека | |
| 36 | 1***0 | Багажник | |
| 37 | 1***0 | Указатель уровня топлива | |
| 38 | [***] | Заклепка 5х10.36 ГОСТ10299-80 | |
| 39 | 1***2 | Панель | |
| 40 | Р***2 | Скоба мебельная тип.1 | |
| 41 | 1***1 | Коробка | |
| 42 | 1***0 | Чехол | |
| 43 | 1***5 | Бак сварной | |
| 44 | 1***6 | Суфлер | |
| 45 | 1***3 | Штуцер | |
| 46 | [***] | Рукав 6х14-1,6 (L=0,42м) ГОСТ10362-76 | |
| 48 | 1***5 | Фильтр сетчатый | |
| 49 | 1***0 | Подушка | |
| 50 | 1***0 | Жгут | |
| 51 | 1***0 | Основание | |
| 52 | 1***8 | Уголок | |
| 53 | З***1 | Шайба | |
| 54 | [***] | Винт 6-18Ц ОСТ1.31537-80 | |
| 55 | 1***2 | Накладка | |
| 56 | 1***0 | Шпилька | |
| 57 | 1***4 | Накладка | |
| 58 | 1***0 | Жгут | |
| 59 | 1***7 | Кожух электрожгута | |
| 60 | 1***0 | Жгут основной | |
| 61 | [***] | БСРН 31.3702 | |
| 62 | [***] | Винт М4-6gх16.109.019 ГОСТ17473-80 | |
| 63 | [***] | Гайка М4-6Н.8.05 ГОСТ5927-70 | |
| 64 | 1***7 | Скоба-стопор | |
| 65 | 1***3 | Кронштейн | |
| 66 | 1***0 | Фильтр-отстойник | |
| 67 | [***] | Рукав 6х14-1,6 (L=0,48м) ГОСТ10362-76 | |
| 68 | [***] | Рукав 6х14-1,6 (L=0,09м) ГОСТ10362-76 |
