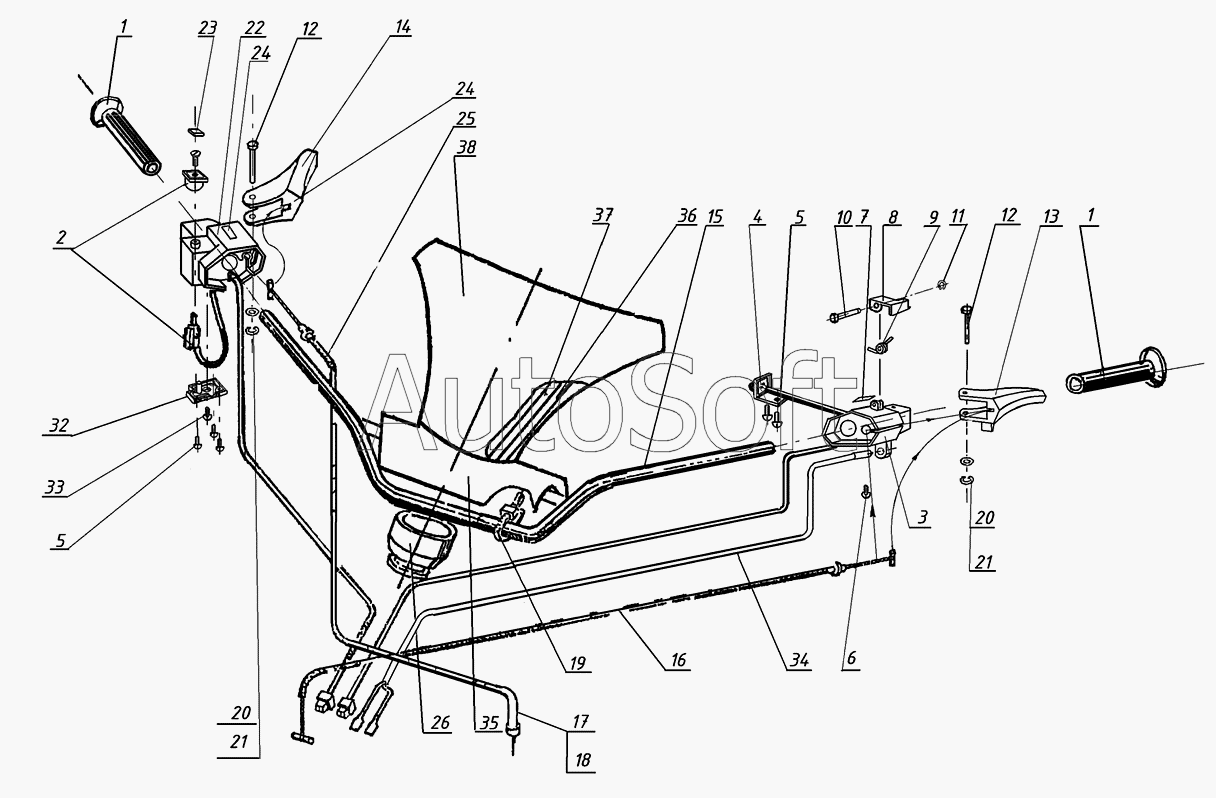

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Рулевой узел
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ручка | |
| 2 | В***У | Выключатель зажигания | |
| 3 | 1***5 | Корпус переключателей левый | |
| 4 | П***У | Переключатель света фары | |
| 5 | [***] | Винт 3х10 ОСТ37.001.184-81 | |
| 6 | [***] | Винт М6-6gх20.48.05 ГОСТ17473-80 | |
| 7 | 1***9 | Пластина информационная | |
| 8 | 1***1 | Защелка | |
| 9 | 1***7 | Пружина защелки | |
| 10 | 1***6 | Ось защелки | |
| 11 | [***] | Шайба 2.65Г Хим.Окс.Прм. ГОСТ11648-75 | |
| 12 | 1***5 | Ось рычага | |
| 13 | 1***2 | Рукоятка тормоза левая | |
| 14 | 1***3 | Рычаг управления дросселем | |
| 15 | 2***0 | Руль | |
| 16 | 1***0 | Трос тормоза | |
| 17 | 1***1 | Пружина | |
| 18 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 19 | 1***4 | Хомутик | |
| 20 | [***] | Шайба 3.65Г Хим. Окс. Прм. ГОСТ11648-75 | |
| 21 | [***] | Шайба 5 ОСТ37.001.144-96 | |
| 22 | 1***0 | Корпус переключателей правый | |
| 23 | 1***7 | Пластинка | |
| 24 | 1***1 | Пластина информационная | |
| 25 | 1***2 | Трос газа | |
| 26 | 1***1 | Переходник | |
| 32 | 1***1 | Крышка | |
| 33 | [***] | Винт М6-6gх14.48.05 ГОСТ1491-80 | |
| 34 | 1***Б | Включатель | |
| 34 | И***0 | Включатель | |
| 35 | 2***2 | Пластина | |
| 36 | 2***3 | Пластина | |
| 37 | 2***4 | Пластина | |
| 38 | 2***0 | Чехол |
