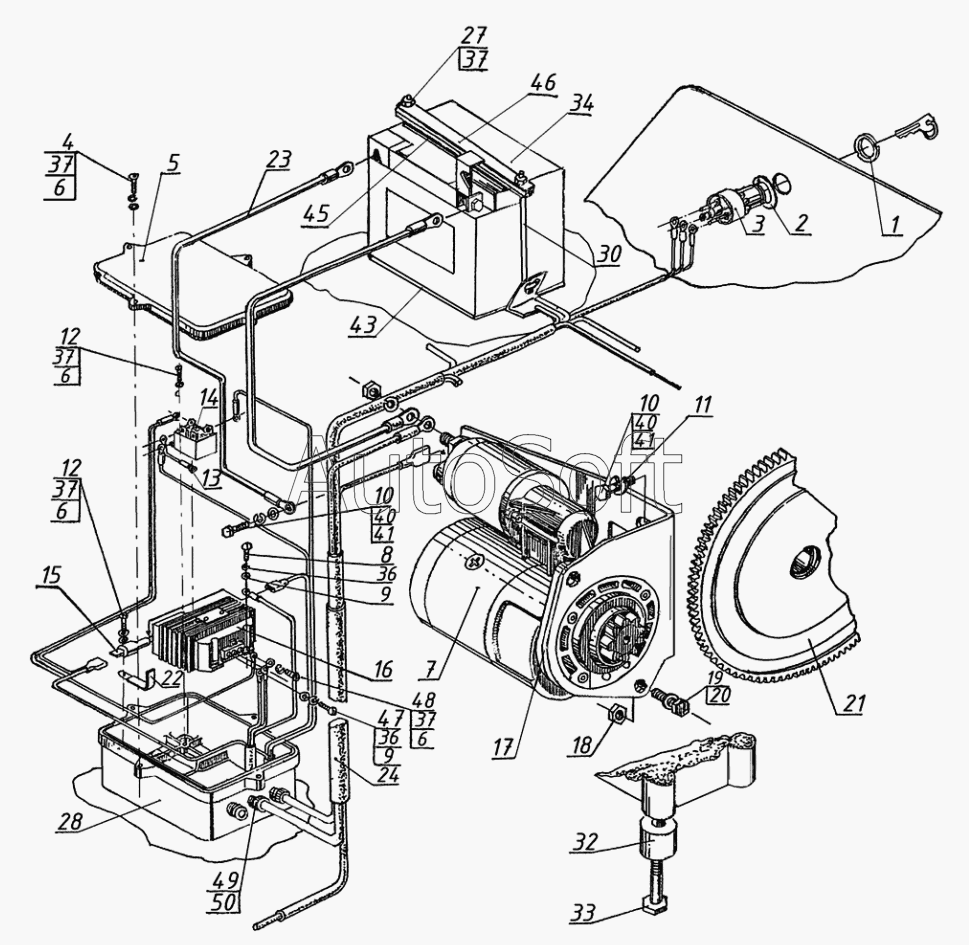

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Электрооборудование для снегохода с электрозапуском
37
37
37
37
37
22
23
24
27
28
30
32
33
34
36
36
21
40
40
41
41
43
45
46
47
48
49
50
11
2
3
4
5
6
6
6
6
7
8
9
9
10
10
1
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Гайка | |
| 2 | 1***4 | Шайба | |
| 3 | 1***5 | Замок зажигания ТУ37.003.481-77 | |
| 4 | [***] | Винт 5-24Ц ОСТ1.31537-80 | |
| 5 | 1***3 | Крышка | |
| 6 | [***] | Шайба 5 ОСТ37.001.144-96 | |
| 7 | 9***2 | Электростартер | |
| 8 | [***] | Винт М4-6gх14.58.016 ГОСТ17473-80 | |
| 9 | [***] | Шайба 4 ОCТ37.001.144-96 | |
| 10 | [***] | Болт М8-6gх20.88.016 ГОСТ7798-70 | |
| 11 | 1***4 | Шайба | |
| 12 | [***] | Винт 5-12Цхр.бцв ОСТ1.31537-80 | |
| 13 | 1***3 | Провод | |
| 14 | 7***7 | Реле ТУ37.003.1417-93 | |
| 15 | 1***2 | Предохранитель ТУ37.003.1014-80 | |
| 16 | С***3 | Стабилизатор напряжения СНО-7А ТУ4573-017-07510218-2003 | |
| 17 | 4***1 | Кронштейн | |
| 18 | [***] | Гайка М10х1,25-6Н ОСТ37.001.109-72 | |
| 19 | [***] | Болт М10х1,25-6gх30.88.016 ГОСТ7798-70 | |
| 20 | [***] | Шайба 10 ОСТ37.001.144-96 | |
| 21 | 1***0 | Регулятор центробежный | |
| 22 | 1***5 | Опора электрожгута | |
| 23 | 2***0 | Провод к аккумулятору | |
| 24 | 2***0 | Жгут основной | |
| 27 | [***] | Гайка М5-6Н.8.016 ГОСТ5927-70 | |
| 28 | 1***5 | Корпус | |
| 30 | 2***1 | Крюк | |
| 32 | 1***5 | Втулка | |
| 33 | [***] | Болт М12-6gх55.88.016 ГОСТ7798-70 | |
| 34 | «***0 | Аккумуляторная батарея «Varta» 53030 | |
| 36 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 37 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 40 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 41 | [***] | Шайба 8 ОСТ37.001.144-96 | |
| 43 | 2***0 | Прокладка | |
| 45 | 2***4 | Прокладка | |
| 46 | 2***3 | Планка | |
| 47 | [***] | Винт М4-6gх10.48.016 ГОСТ17473-80 | |
| 48 | [***] | Винт М5-6gх8.66.05 ГОСТ1491-80 | |
| 49 | 1***5 | Уплотнение | |
| 50 | 1***6 | Гайка |
