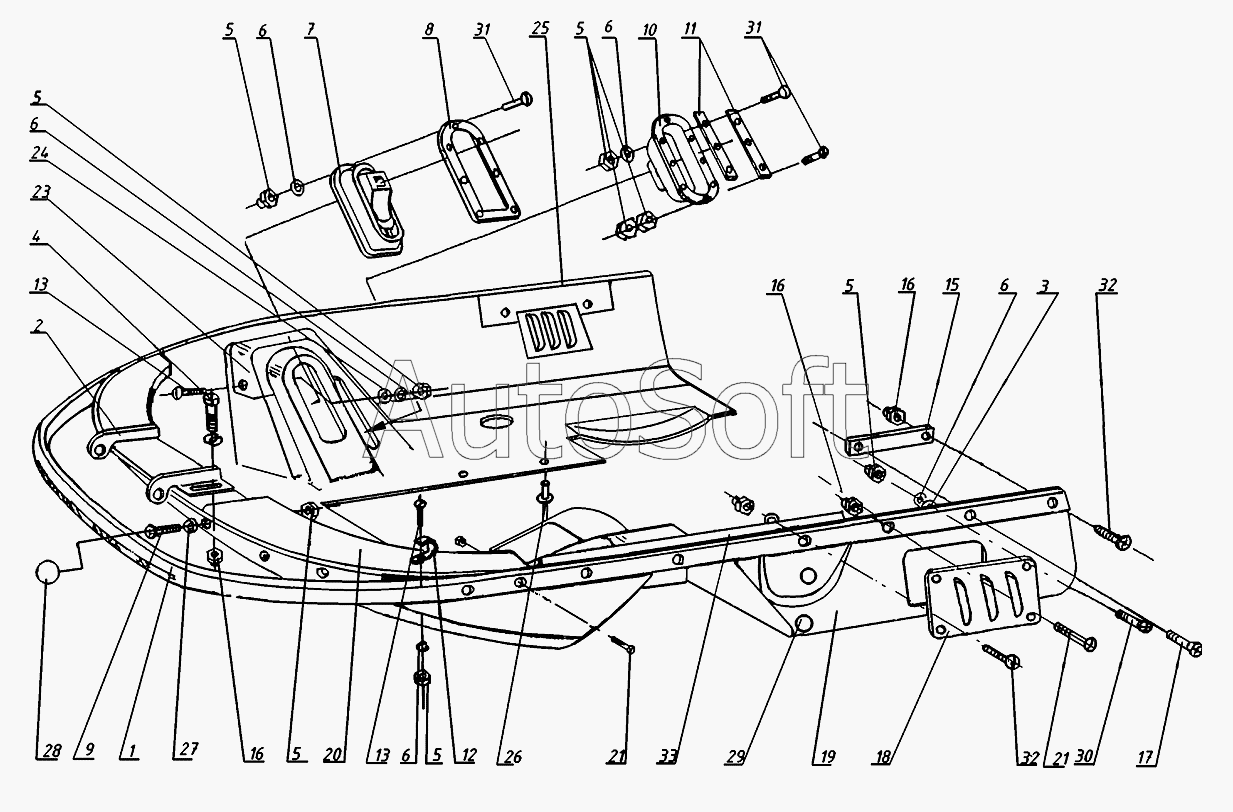

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Носок
28
20
21
21
23
24
25
26
27
19
29
30
31
31
32
32
33
10
2
3
4
5
5
5
5
5
5
6
6
6
6
6
7
8
9
1
11
12
13
13
15
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 113.01.060.005-01 | 1***1 | Жалюзи | |
| 1 | 1***0 | Бампер | |
| 2 | 1***8 | Кронштейн | |
| 3 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 4 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 5 | [***] | Гайка М5-6Н.8.016 ГОСТ5927-70 | |
| 6 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 7 | 1***7 | Пыльник | |
| 8 | 1***3 | Рамка внешняя | |
| 9 | [***] | Винт 5-18Цхр.бцв ОСТ1.31537-80 | |
| 10 | 2***2 | Пыльник | |
| 11 | 1***4 | Планка | |
| 12 | 1***5 | Опора электрожгута | |
| 13 | [***] | Винт 5-12Цхр.бцв ОСТ1.31537-80 | |
| 15 | 1***9 | Прокладка | |
| 16 | [***] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 17 | [***] | Винт М6-6gх40-28.88.016 ГОСТ17475-80 | |
| 18 | 1***5 | Жалюзи | |
| 19 | 2***7 | Носок | |
| 20 | 1***0 | Полка | |
| 21 | [***] | Винт М6-6gх25.48.016 ГОСТ17475-80 | |
| 22 | [***] | Винт М6-6gх30.48.016 ГОСТ17475-80 | |
| 23 | 1***3 | Экран | |
| 24 | 1***2 | Шайба | |
| 25 | 1***4 | Экран | |
| 26 | [***] | Заклепка вытяжная AFT 00100-00004814 | |
| 27 | 1***2 | Шайба | |
| 28 | 1***3 | Колпачок | |
| 29 | 1***1 | Пробка | |
| 30 | [***] | Винт 5-16Цхр.бцв ОСТ1.31528-80 | |
| 31 | [***] | Винт 5-16Цхр.бцв ОСТ1.31537-80 | |
| 32 | [***] | Винт М6-6gх35-28.88.016 ГОСТ17475-80 | |
| 33 | 2***9 | Накладка | |
| 34 | 2***7 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
