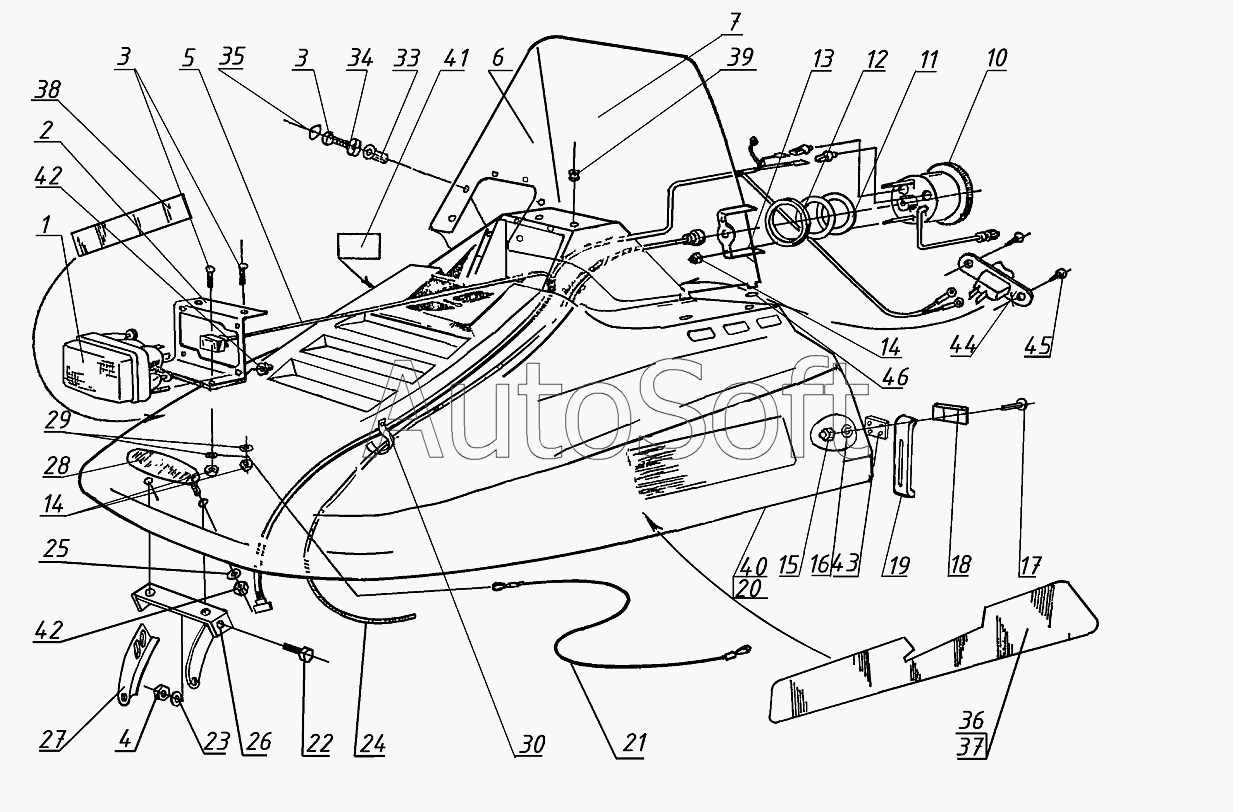

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Капот 119.07.000.100-01 для снегохода 219.00.000.000/-01
1
2
3
3
4
5
6
7
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Фара ТУ37.003.1000-80 | |
| 2 | 1***9 | Кронштейн | |
| 3 | [***] | Винт 5-18Цхр.бцв ОСТ1.31537-80 | |
| 4 | 1***1 | Гайка | |
| 5 | 2***0 | Жгут к фаре | |
| 6 | 1***1 | Козырек ветрозащитный | |
| 7 | 1***1 | Окантовка | |
| 10 | [***] | Спидометр СП-158 ГОСТ1578-76 | |
| 11 | 1***0 | Прокладка спидометра | |
| 12 | 1***0 | Шайба | |
| 13 | 1***0 | Держатель спидометра | |
| 14 | [***] | Гайка М5-6Н ОСТ37.001.109-96 | |
| 15 | [***] | Гайка 4-Цхр.бцв ОСТ1.33017-86 | |
| 16 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 17 | [***] | Винт 4-12Цхр.бцв ОСТ1.31528-80 | |
| 18 | 1***5 | Зажим | |
| 19 | 1***6 | Замок | |
| 20 | 1***0 | Капот | |
| 21 | 1***0 | Трос капота | |
| 22 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 23 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 24 | [***] | Гибкий вал ГВ 119Б-10 ГОСТ12391-77 | |
| 25 | [***] | Шайба 1-6-14 Хим.Пас ОСТ134508-80 | |
| 26 | 1***4 | Кронштейн | |
| 27 | 1***9 | Кронштейн | |
| 28 | 1***1 | Накладка | |
| 29 | 1***2 | Шайба | |
| 30 | 1***5 | Опора электрожгута | |
| 33 | 1***0 | Футорка | |
| 34 | 1***2 | Шайба | |
| 35 | 1***3 | Колпачок | |
| 36 | 1***1 | Экран левый | |
| 37 | 1***5 | Экран правый | |
| 38 | 1***8 | Экран | |
| 39 | 1***5 | Вкладыш | |
| 40 | 1***4 | Окантовка | |
| 41 | 1***6 | Экран | |
| 42 | [***] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 43 | 1***7 | Пластина | |
| 44 | 1***0 | Включатель | |
| 44 | 1***1 | Включатель | |
| 45 | [***] | Винт 3х10 ОСТ37.001.184-81 | |
| 46 | 2***4 | Кольцо уплотнительное |
