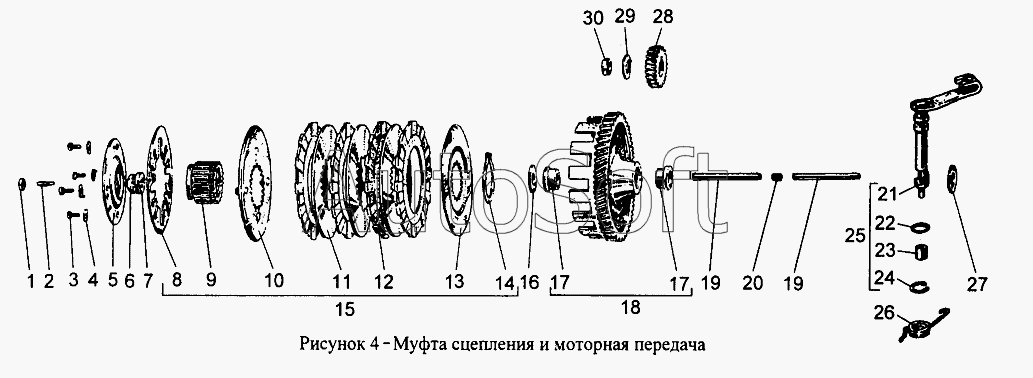

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Муфта сцепления и моторная передача
23
16
16
17
17
18
19
19
20
21
22
16
24
25
26
27
28
29
30
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Гайка ГОСТ5915-70 | |
| 2 | 5***0 | Нажимной винт | |
| 3 | М***5 | Болт с шестигранной головкой (d=М5, S=8, l=12) | |
| 4 | 0***8 | Шайба стопорная | |
| 5 | 4***7 | Диск накидной | |
| 6 | М***5 | Гайка ГОСТ5916-70 | |
| 7 | 5***7 | Колпак контровочный | |
| 8 | 4***2 | Тарельчатая пружина | |
| 9 | 4***7 | Барабан внутренний | |
| 10 | 4***6 | Диск отжимной | |
| 11 | 4***3 | Диск ведущий | |
| 12 | 2***8 | Диск сцепления ведомый | |
| 13 | 4***2 | Нажимное кольцо | |
| 14 | А***м | Кольцо ГОСТ13942-86 | |
| 15 | 4***5 | Муфта сцепления | |
| 16 | 4***7 | Шайба | |
| 16 | 4***6 | Шайба | |
| 16 | 4***7 | Шайба | |
| 16 | 4***8 | Шайба | |
| 16 | 4***0 | Шайба | |
| 17 | 4***4 | Втулка | |
| 18 | 4***0 | Шестерня ведомая | |
| 19 | 4***7 | Нажимной стержень | |
| 20 | [***] | Ролик 5х8 ТУ37.006.146-86 | |
| 21 | 4***2 | Вал выжима сцепления | |
| 22 | 3***3 | Кольцо | |
| 23 | 4***5 | Втулка | |
| 24 | 0***6 | Кольцо стопорное | |
| 25 | 4***3 | Вал выжима | |
| 26 | 4***0 | Пружина возвратная | |
| 27 | 4***0 | Шайба | |
| 28 | 3***7 | Шестерня привода ведущая | |
| 29 | 3***7 | Шайба контровочная | |
| 30 | М***5 | Гайка ГОСТ5916-70 |
