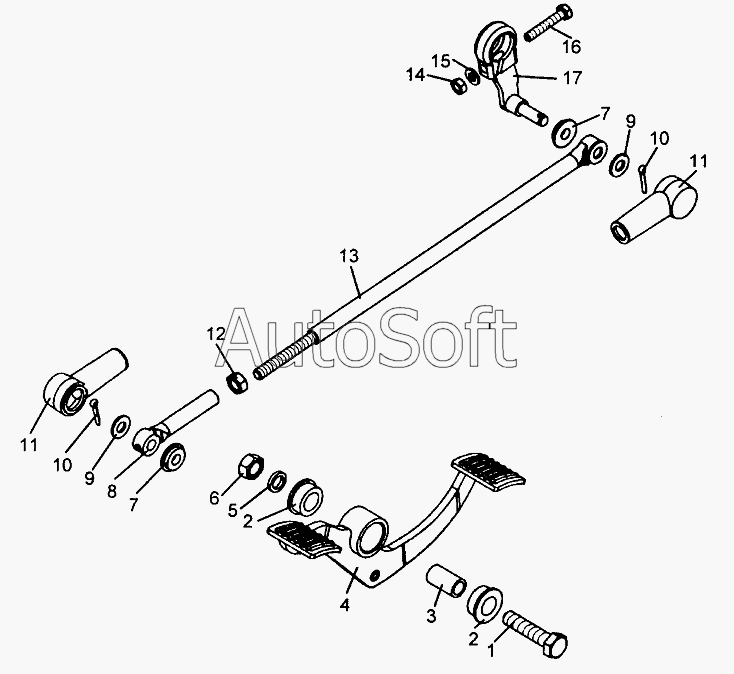

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Привод механизма переключения передач
9
9
17
16
15
14
13
12
11
11
10
10
1
8
7
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***6 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 2 | 6***0 | Втулка | |
| 3 | 6***0 | Втулка | |
| 4 | 2***0 | Рычаг переключения | |
| 5 | И***5 | Шайба 10 | |
| 6 | И***5 | Гайка М10-6Н | |
| 7 | 6***0 | Втулка | |
| 8 | 6***0 | Муфта | |
| 9 | [***] | Шайба 8 ОСТ37.001.144-75 | |
| 10 | [***] | Шплинт 3,2х20 ОСТ37.001.171-81 | |
| 11 | 7***5 | Чехол главного цилиндра | |
| 12 | И***3 | Гайка М8-6Н | |
| 13 | 2***1 | Муфта длинная | |
| 14 | И***1 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 15 | И***1 | Гайка М6-6Н | |
| 16 | М***5 | Болт с шестигранной головкой (d=М6, S=10, l=35) | |
| 17 | 2***0 | Поводок |
