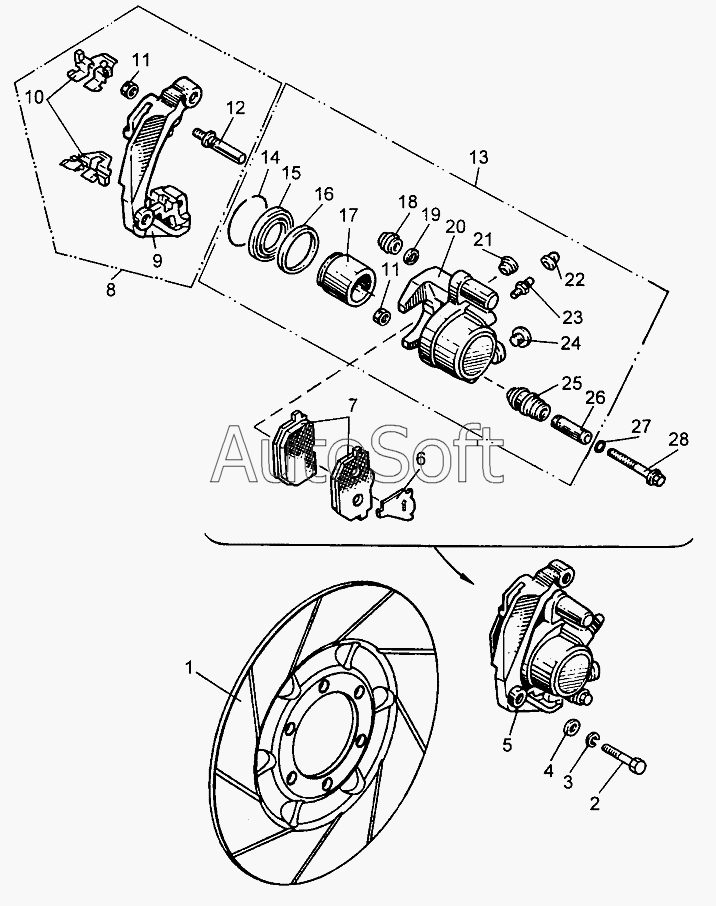

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Тормоз переднего и заднего колес
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Диск тормозной | |
| 2 | 7***1 | Болт | |
| 3 | [***] | Шайба 10.ОТ ОСТ37.001.115-75 | |
| 4 | [***] | Шайба 10 ОСТ37.001.144-75 | |
| 5 | 7***0 | Скоба тормоза | |
| 6 | 7***5 | Пластина противоскрипная | |
| 7 | 7***0 | Колодка тормоза | |
| 8 | 7***0 | Направляющая колодок | |
| 9 | 7***6 | Направляющая колодок | |
| 10 | 7***4 | Защелка | |
| 11 | М***Н | Гайка ОСТ37.001.124-75 | |
| 12 | 7***2 | Палец направляющий | |
| 13 | 7***0 | Корпус скобы тормоза | |
| 14 | 7***7 | Кольцо стопорное | |
| 15 | 7***8 | Манжета (d=27,3, D=48,4, B=5,8) | |
| 16 | 7***1 | Кольцо уплотнительное (d=39,32, D=45,82, B=3,3) | |
| 17 | 7***5 | Поршень | |
| 18 | 7***9 | Чехол (d=9,5, D=12, B=14) | |
| 19 | 7***2 | Фиксатор | |
| 20 | 7***4 | Корпус скобы | |
| 21 | 7***7 | Крышка индикатора | |
| 22 | 4***5 | Колпачок | |
| 23 | 4***5 | Клапан выпуска воздуха | |
| 24 | 7***1 | Пробка | |
| 25 | 7***6 | Чехол (d=10, D=22,6, B=37,5) | |
| 26 | 7***4 | Втулка | |
| 27 | Ш***8 | Шайба ОСТ37.001.144-75 | |
| 28 | 7***7 | Болт |
