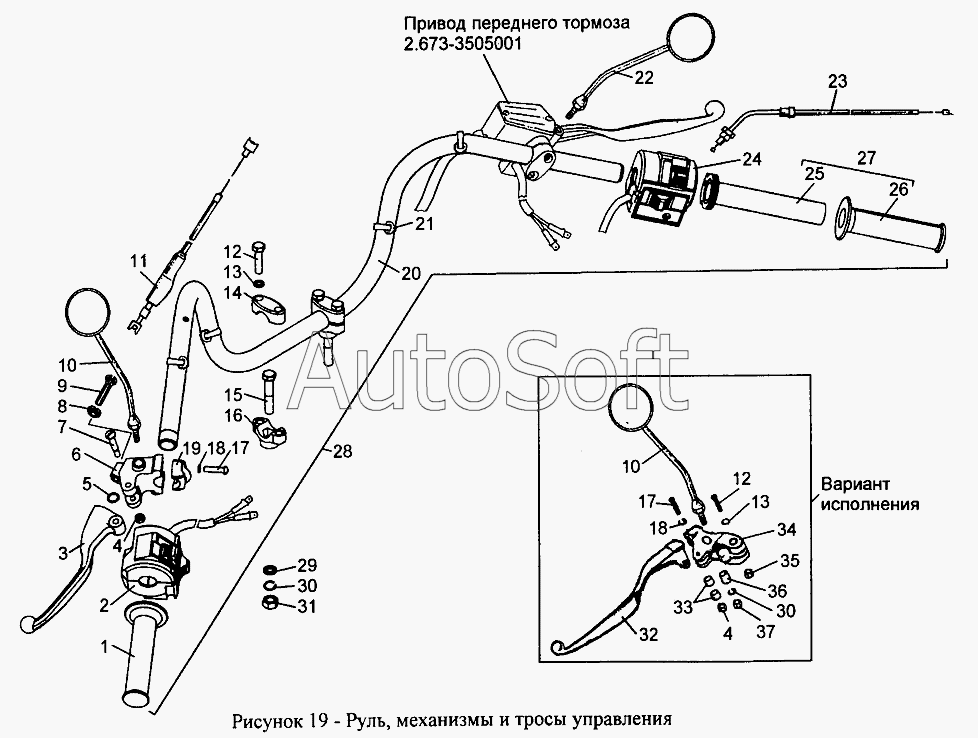

Каталог запасных частей к технике: ИЖМОТО ИЖ-2.673 "Корнет". Руль, механизмы и тросы управления
29
20
21
22
23
24
25
26
27
28
19
30
30
31
32
33
34
35
36
37
10
10
2
3
4
4
5
6
7
8
9
1
11
12
12
13
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***3 | Рукоятка руля левая | |
| 2 | 2***0 | Переключатель сигнализации | |
| 3 | 7***3 | Рычаг левый | |
| 4 | И***1 | Гайка М6-6Н | |
| 5 | 7***2 | Кольцо | |
| 6 | 7***1 | Кронштейн рычага левый | |
| 7 | 7***4 | Винт | |
| 8 | И***4 | Контргайка | |
| 9 | И***2 | Винт регулировочный | |
| 10 | И***6 | Зеркало левое | |
| 11 | 2***0 | Трос сцепления | |
| 12 | И***0 | Болт с шестигранной головкой (d=М8х1, S=12, l=35) | |
| 13 | И***4 | Шайба 8 | |
| 14 | И***1 | Накладка | |
| 15 | И***1 | Болт М10х1-6gх50 | |
| 16 | И***4 | Держатель руля | |
| 17 | И***4 | Винт с полукруглой головкой (d=М6, l=25) | |
| 18 | И***3 | Шайба 6 | |
| 19 | 7***4 | Хомут кронштейна | |
| 20 | 2***2 | Труба руля | |
| 21 | И***1 | Хомутик | |
| 22 | И***5 | Зеркало правое | |
| 23 | 2***0 | Трос газа | |
| 24 | 2***0 | Переключатель комбинированный | |
| 25 | И***3 | Катушка | |
| 26 | И***7 | Рукоятка руля правая | |
| 27 | И***3 | Ручка в сборе | |
| 28 | 2***0 | Руль в сборе | |
| 29 | И***1 | Шайба | |
| 30 | И***5 | Шайба 10 | |
| 31 | И***8 | Гайка М10х1-6Н | |
| 32 | 7***0 | Рычаг | |
| 33 | И***6 | Втулка распорная | |
| 34 | И***3 | Кронштейн | |
| 35 | И***4 | Гайка М8х1-6Н | |
| 36 | И***4 | Втулка | |
| 37 | И***5 | Гайка М10-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
