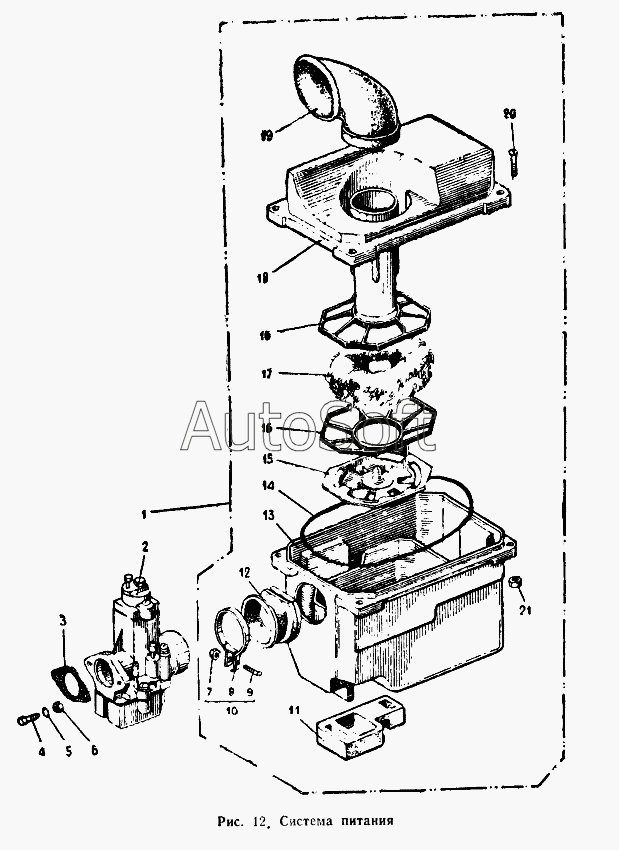

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Система питания
11
21
20
19
18
17
16
16
15
14
14
13
13
12
12
1
11
10
9
8
7
6
5
4
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Фильтр воздушный в сборе | |
| 1 | И***1 | Фильтр воздушный в сборе | |
| 2 | К***0 | Карбюратор | |
| 2 | К***0 | Карбюратор | |
| 2 | К***0 | Карбюратор | |
| 3 | И***2 | Прокладка карбюратора | |
| 4 | И***3 | Болт М8х1-6gх29 | |
| 5 | И***6 | Шайба | |
| 6 | 2***9 | Гайка М8х1-6Н | |
| 7 | 2***9 | Гайка М5-6Н | |
| 8 | И***2 | Хомутик в сборе | |
| 9 | 2***9 | Винт М5-6gх20 | |
| 10 | И***2 | Хомутик в сборе с винтом | |
| 11 | 7***2 | Прокладка | |
| 11 | И***1 | Амортизатор | |
| 12 | 7***6 | Патрубок карбюратора | |
| 12 | И***2 | Патрубок | |
| 13 | 7***2 | Корпус | |
| 13 | И***3 | Корпус | |
| 14 | 7***5 | Уплотнитель | |
| 14 | И***1 | Прокладка | |
| 15 | И***5 | Решетка маслонаправляющая | |
| 16 | И***1 | Решетка | |
| 17 | И***3 | Элемент фильтрующий | |
| 18 | 7***4 | Крышка | |
| 19 | 7***9 | Патрубок заборный | |
| 20 | [***] | Винт М5-6gх35 | |
| 21 | 2***9 | Гайка М5-6Н |
