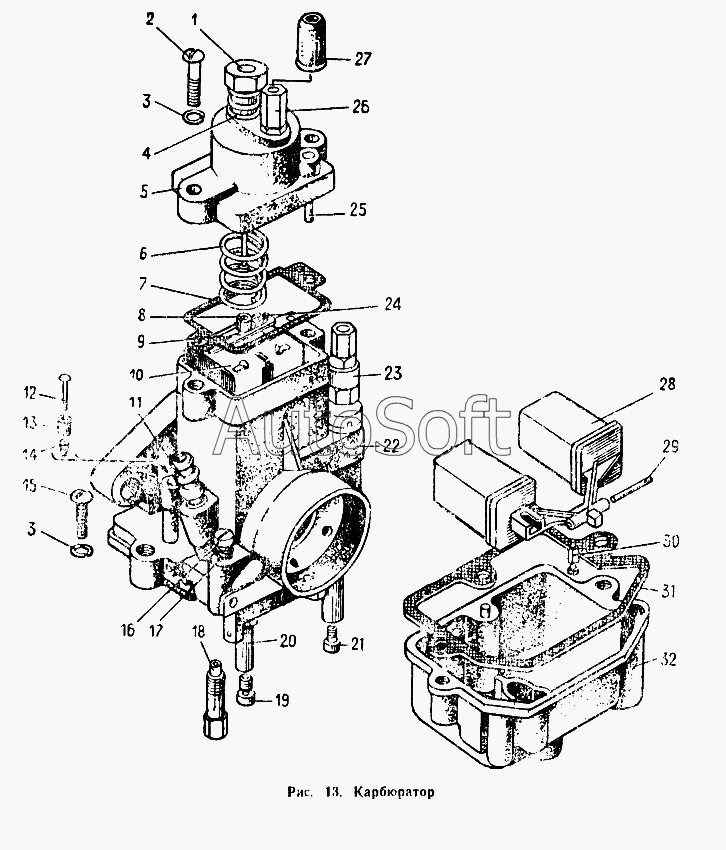

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Карбюратор
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К65И-1107010 | К***0 | Карбюратор | |
| К65ИТ-1107010 | К***0 | Карбюратор | |
| К65ИЭ-1107010 | К***0 | Карбюратор | |
| 1 | К***5 | Винт подъема дросселя в сборе | |
| 2 | К***5 | Винт | |
| 3 | 9***0 | Шайба | |
| 4 | К***1 | Пружина | |
| 5 | К***6 | Крышка карбюратора | |
| 6 | К***8 | Пружина дросселя | |
| 7 | К***2 | Прокладка крышки карбюратора | |
| 8 | К***2 | Игла дросселя | |
| 9 | К***4 | Планка | |
| 10 | К***0 | Дроссель и сборе | |
| 11 | К***4 | Штуцер топливоподводящий | |
| 12 | К***6 | Шток утопителя | |
| 13 | К***А | Суфлер | |
| 14 | К***5 | Пружина утопителя | |
| 15 | 2***9 | Винт М5-6gх20 | |
| 16 | К***9 | Винт регулировочный холостого хода | |
| 17 | 9***0 | Пружина | |
| 18 | К***5 | Трубка дозирующая холостого хода | |
| 19 | К***6 | Жиклер | |
| 20 | К***0 | Распылитель главной системы в сборе | |
| 21 | К***2 | Жиклер | |
| 22 | К***5 | Корпус карбюратора с втулкой утопителя | |
| 23 | К***0 | Корректор обогатителя в сборе | |
| 24 | К***3 | Замок иглы дросселя | |
| 25 | К***2 | Ограничитель хода дросселя | |
| 26 | К***5 | Направляющая троса в сборе | |
| 27 | К***7 | Колпачок уплотнительный | |
| 28 | К***0 | Поплавок в сборе | |
| 29 | К***1 | Ось поплавка | |
| 30 | К***5 | Игла клапана в сборе | |
| 31 | К***3 | Прокладка | |
| 32 | К***8 | Камера поплавковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
