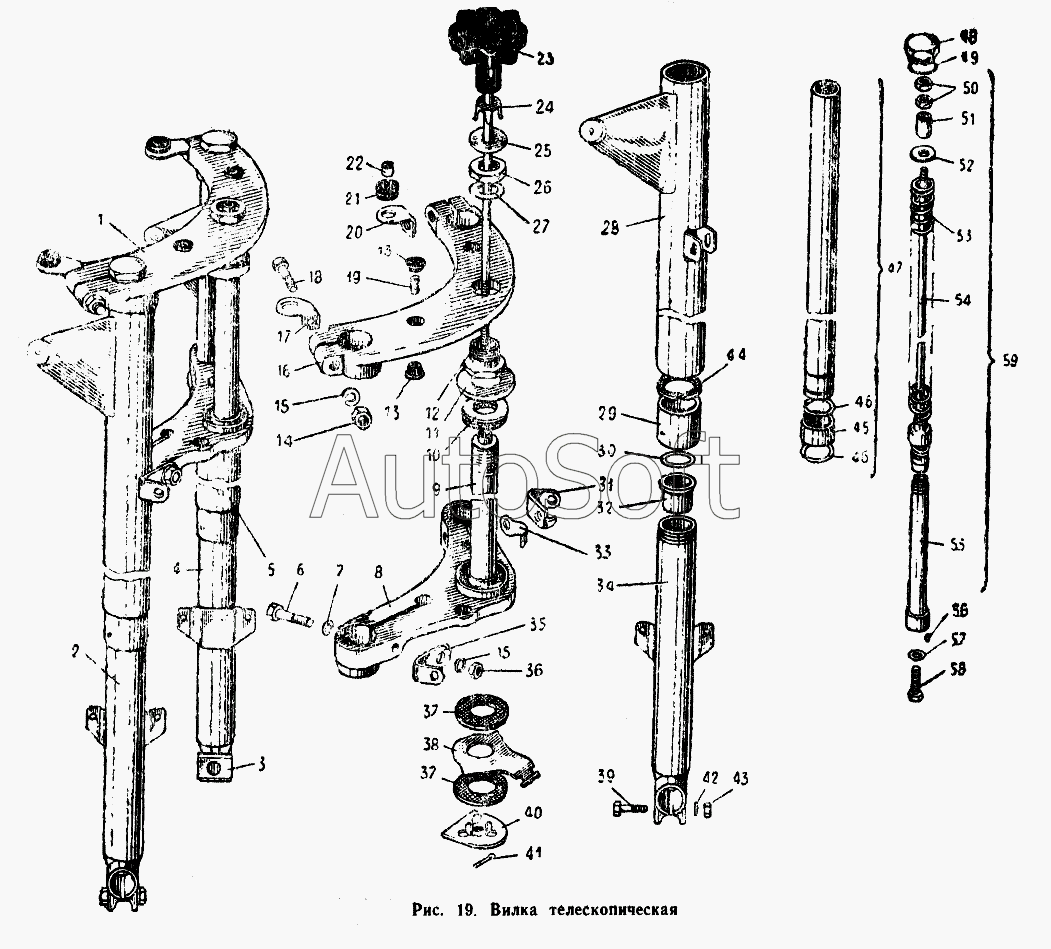

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Вилка телескопическая
34
41
40
39
38
37
37
36
35
35
34
42
33
32
31
31
30
29
29
28
50
59
58
57
56
55
54
53
52
51
28
49
48
47
46
46
45
44
44
43
4
11
10
9
8
8
7
6
5
5
12
4
3
3
2
2
1
1
1
19
27
26
25
24
23
23
22
21
20
1
18
17
16
16
16
15
15
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Вилка телескопическая | |
| 1 | 7***1 | Вилка телескопическая | |
| 1 | 7***1 | Вилка телескопическая | |
| 1 | 7***0 | Вилка телескопическая | |
| 2 | И***0 | Перо вилки левое | |
| 2 | И***Т | Перо вилки левое | |
| 3 | И***0 | Перо вилки правое | |
| 3 | И***Т | Перо вилки правое | |
| 4 | И***2 | Труба скользящая правая | |
| 4 | И***Т | Труба скользящая правая | |
| 5 | 7***0 | Кожух правый в сборе | |
| 5 | 7***0 | Кожух правый в сборе | |
| 6 | 2***9 | Болт М10-6gх65 | |
| 7 | И***9 | Шайба | |
| 8 | И***3 | Мостик нижний в сборе | |
| 8 | И***4 | Мостик нижний | |
| 9 | И***1 | Валик рулевой колонки | |
| 10 | 7***6 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 11 | И***4 | Колпачок защитный | |
| 12 | И***2 | Гайка шарикоподшипника | |
| 13 | И***1 | Втулка | |
| 14 | И***3 | Гайка М10-6Н | |
| 15 | 2***9 | Шайба 10 | |
| 16 | И***1 | Мостик верхний | |
| 16 | И***4 | Мостик верхний | |
| 16 | И***Т | Мостик верхний | |
| 17 | 7***5 | Кронштейн левый | |
| 18 | [***] | Болт М10-6gх50 | |
| 19 | И***0 | Втулка | |
| 20 | 7***4 | Кронштейн правый | |
| 21 | И***2 | Втулка | |
| 22 | И***0 | Втулка | |
| 23 | И***1 | Рукоятка демпфера | |
| 23 | И***Т | Рукоятка демпфера | |
| 24 | И***2 | Пружина демпфера | |
| 25 | И***1 | Диск опорный | |
| 26 | И***4 | Гайка М26х1,5 | |
| 27 | И***4 | Шайба рулевой колонки | |
| 28 | 7***1 | Кожух левый | |
| 28 | 7***1 | Кожух левый | |
| 29 | И***1 | Сальник в сборе | |
| 29 | И***Т | Сальник в сборе | |
| 30 | И***6 | Прокладка уплотнительная | |
| 31 | 7***2 | Кронштейн | |
| 31 | 7***2 | Кронштейн | |
| 32 | И***5 | Втулка скользящей трубы | |
| 33 | И***1 | Держатель троса | |
| 34 | И***2 | Труба скользящая левая | |
| 34 | И***Т | Труба скользящая левая | |
| 35 | 7***3 | Кронштейн | |
| 35 | 7***3 | Кронштейн | |
| 36 | 2***9 | Гайка М10-6Н | |
| 37 | И***6 | Шайба фрикционная | |
| 38 | И***1 | Ограничитель поворота | |
| 39 | 2***9 | Болт М8-6gх35 | |
| 40 | 7***1 | Шайба нажимная | |
| 41 | И***5 | Шплинт 3,2х18 | |
| 42 | 2***9 | Шайба 8 | |
| 43 | 2***9 | Гайка М8-6Н | |
| 44 | И***1 | Сальник | |
| 44 | И***Т | Сальник | |
| 45 | И***1 | Поршень | |
| 46 | И***9 | Кольцо стопорное | |
| 47 | И***2 | Труба несущая | |
| 48 | И***1 | Пробка | |
| 49 | И***5 | Кольцо уплотнительное (d=22, D=28,4, B=3,2) | |
| 50 | 2***9 | Гайка М8х1-6Н | |
| 51 | И***1 | Втулка | |
| 52 | И***0 | Шайба | |
| 53 | И***1 | Пружина вилки | |
| 54 | И***1 | Шток | |
| 55 | И***1 | Стойка амортизатора в сборе | |
| 56 | И***3 | Штифт | |
| 57 | И***6 | Шайба | |
| 58 | И***4 | Болт с шестигранной головкой (d=М8х1, S=11, l=23) | |
| 59 | И***1 | Амортизатор в сборе |
