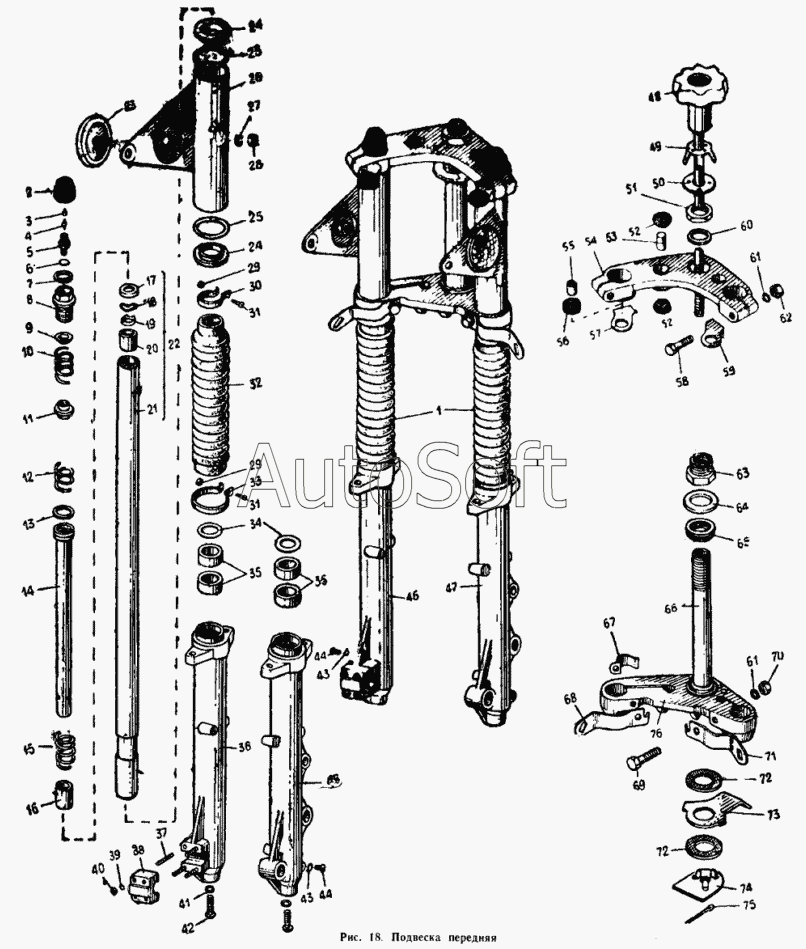

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Подвеска передняя
51
60
59
58
57
56
55
54
54
54
53
52
52
61
61
50
49
48
47
46
45
44
44
43
43
42
41
72
72
76
76
76
76
75
74
73
40
71
70
69
68
67
66
65
64
63
62
11
20
20
20
19
18
17
16
15
14
13
12
20
10
9
8
7
6
5
4
3
2
1
31
31
39
38
38
37
36
36
35
35
34
33
32
1
30
29
29
28
27
26
25
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.1097-2901010-10 | 7***0 | Стойка амортизатора левая | |
| 7.1097-2905010-10 | 7***0 | Стойка амортизатора правая | |
| 7.1097-2905671 | 7***1 | Цилиндр резервуара левый | |
| ИЖ56.СБ.19-5-2Т | И***Т | Рукоятка демпфера в сборе | |
| 1 | 7***0 | Подвеска передняя | |
| 1 | 7***0 | Подвеска передняя | |
| 2 | 7***4 | Крышка | |
| 3 | У***8 | Колпачок-ключик | |
| 4 | У***0 | Золотник | |
| 5 | 7***8 | Гайка клапана М10-1,25-6g | |
| 6 | 7***9 | Кольцо уплотнительное | |
| 7 | 7***8 | Кольцо уплотнительное | |
| 8 | 7***2 | Гайка М32х1,5-6g | |
| 9 | 7***8 | Чашка верхняя | |
| 10 | 7***4 | Пружина передней подвески | |
| 11 | 7***1 | Втулка | |
| 12 | 7***6 | Пружина передней подвески | |
| 13 | 7***2 | Кольцо поршневое | |
| 14 | 7***4 | Поршень | |
| 15 | 7***8 | Пружина отбоя | |
| 16 | 7***4 | Наконечник | |
| 17 | 7***8 | Упор | |
| 18 | 7***4 | Пружина клапана | |
| 19 | 7***6 | Тарелка клапана | |
| 20 | 7***2 | Кожух правый | |
| 20 | 7***2 | Кожух правый | |
| 20 | 7***2 | Кожух левый | |
| 20 | 7***8 | Основание клапана | |
| 21 | 7***2 | Цилиндр рабочий | |
| 22 | 7***0 | Цилиндр рабочий с клапаном | |
| 23 | 1***1 | Световозвращатель унифицированный | |
| 24 | 7***2 | Прокладка | |
| 25 | 7***4 | Кольцо | |
| 26 | 7***2 | Кожух левый | |
| 27 | 2***9 | Шайба 6 | |
| 28 | 2***9 | Гайка М6-6Н | |
| 29 | 2***9 | Гайка М5-6Н | |
| 30 | 7***0 | Хомут верхний | |
| 31 | 2***9 | Винт М5-6gх20 | |
| 32 | 7***6 | Чехол | |
| 33 | 7***0 | Хомут нижний | |
| 34 | 7***9 | Кольцо стопорное | |
| 35 | 7***0 | Манжета | |
| 36 | 7***0 | Цилиндр резервуара правый | |
| 36 | 7***0 | Цилиндр резервуара правый | |
| 37 | [***] | Шпилька 2М6-6gх25 | |
| 38 | 7***8 | Держатель оси | |
| 38 | 7***8 | Держатель оси | |
| 39 | 2***9 | Шайба 6 | |
| 40 | 2***9 | Гайка М6-6Н | |
| 41 | 3***3 | Шайба уплотнительная | |
| 42 | И***3 | Винт 10X1,25-6gх25 | |
| 43 | И***8 | Шайба | |
| 44 | 2***9 | Винт М6-6gх10 | |
| 45 | 7***1 | Цилиндр резервуара левый | |
| 46 | 7***0 | Стойка амортизатора правая | |
| 47 | 7***0 | Стойка амортизатора левая | |
| 48 | И***2 | Рукоятка демпфера в сборе | |
| 49 | И***2 | Пружина демпфера | |
| 50 | И***1 | Диск опорный | |
| 51 | И***4 | Гайка М26х1,5 | |
| 52 | И***1 | Втулка | |
| 53 | И***0 | Втулка | |
| 54 | 7***0 | Мостик верхний в сборе с втулками и кронштейнами | |
| 54 | 7***0 | Мостик верхний | |
| 54 | 7***0 | Мостик верхний в сборе с втулками и кронштейнами | |
| 55 | И***0 | Втулка | |
| 56 | И***2 | Втулка | |
| 57 | 7***0 | Кронштейн правый | |
| 58 | [***] | Болт М10-6gх50 | |
| 59 | 7***0 | Кронштейн левый | |
| 60 | И***4 | Шайба рулевой колонки | |
| 61 | 2***9 | Шайба 10 | |
| 62 | И***3 | Гайка М10-6Н | |
| 63 | И***2 | Гайка шарикоподшипника | |
| 64 | И***4 | Колпачок защитный | |
| 65 | 7***6 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 66 | И***1 | Валик рулевой колонки | |
| 67 | И***1 | Держатель троса | |
| 68 | 7***0 | Кронштейн правый | |
| 69 | 2***9 | Болт М10-6gх65 | |
| 70 | [***] | Гайка М10-6Н | |
| 71 | 7***0 | Кронштейн левый | |
| 72 | И***6 | Шайба фрикционная | |
| 73 | И***1 | Ограничитель поворота | |
| 74 | 7***1 | Шайба нажимная | |
| 75 | И***5 | Шплинт 3,2х18 | |
| 76 | 7***0 | Мостик нижний | |
| 76 | 7***0 | Мостик нижний в сборе с кронштейнами | |
| 76 | 7***0 | Мостик нижний | |
| 76 | 7***0 | Мостик нижний в сборе с кронштейнами |
