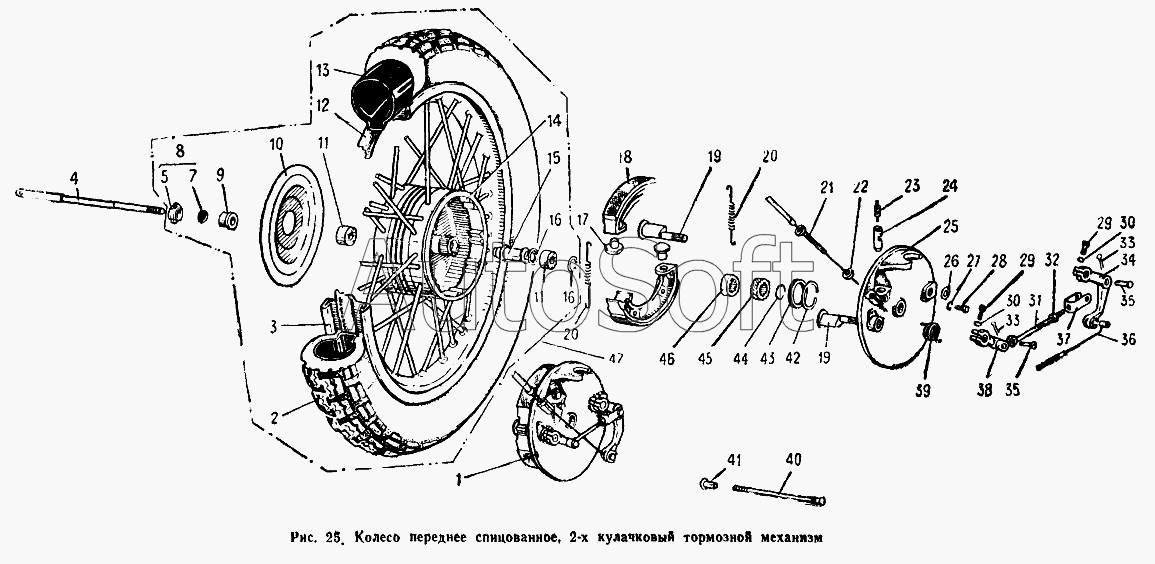

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Колесо переднее спицованное, 2-х кулачковый тормозной механизм
29
29
36
36
35
35
34
33
33
32
31
30
30
37
28
27
26
25
25
24
24
44
47
47
47
47
46
46
45
45
23
43
42
42
41
40
39
38
4
10
10
9
9
8
7
5
4
11
11
3
3
3
2
1
1
1
1
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Тормоз передний | |
| 1 | И***9 | Тормоз передний с тросом | |
| 1 | И***Т | Тормоз передний с тросом | |
| 1 | И***Т | Тормоз передний | |
| 2 | 9***) | Покрышка | |
| 3 | И***4 | Обод колеса | |
| 3 | И***2 | Обод колеса | |
| 3 | И***Т | Обод колеса | |
| 4 | И***3 | Ось | |
| 4 | И***Т | Ось | |
| 5 | И***2 | Корпус сальника | |
| 7 | И***9 | Сальник колеса | |
| 8 | И***7 | Сальник в сборе | |
| 9 | И***2 | Втулка опорная | |
| 9 | И***Т | Втулка опорная | |
| 10 | И***4 | Крышка декоративная | |
| 10 | И***Т | Крышка декоративная | |
| 11 | 6***А | Подшипник | |
| 12 | 9***) | Покрышка | |
| 13 | 9***) | Покрышка | |
| 14 | И***2 | Ступица | |
| 14 | И***Т | Ступица в сборе | |
| 15 | П***4 | Втулка распорная в сборе | |
| 16 | И***1 | Кольцо стопорное | |
| 17 | И***1 | Пята | |
| 17 | И***Т | Пята | |
| 18 | И***3 | Колодка тормозная | |
| 18 | И***Т | Колодка тормозная | |
| 19 | И***5 | Кулачок | |
| 20 | И***1 | Пружина стяжная | |
| 21 | И***1 | Винт регулировочный | |
| 22 | И***4 | Контргайка | |
| 23 | И***5 | Шестерня червячная | |
| 23 | И***Т | Шестерня червячная | |
| 24 | И***1 | Втулка редуктора | |
| 24 | И***Т | Втулка редуктора спидометра | |
| 25 | И***Т | Крышка | |
| 25 | И***2 | Крышка | |
| 26 | И***3 | Шайба | |
| 27 | 2***9 | Шайба 8 | |
| 28 | И***9 | Болт М8х1-8gх22 | |
| 29 | 2***9 | Болт М6-6gх20 | |
| 30 | 2***9 | Шайба 6 | |
| 31 | И***4 | Тяга | |
| 32 | 2***9 | Гайка М6-6Н | |
| 33 | 2***9 | Шплинт 2,5х20 | |
| 34 | И***2 | Рычаг правый | |
| 35 | 2***9 | Палец 8х25 | |
| 36 | И***1 | Трос ручного тормоза | |
| 36 | И***Т | Трос ручного тормоза | |
| 37 | И***1 | Скоба | |
| 38 | И***5 | Рычаг левый | |
| 39 | И***1 | Пружина | |
| 40 | И***8 | Спица | |
| 41 | И***4 | Ниппель | |
| 42 | И***2 | Кольцо | |
| 42 | И***Т | Кольцо | |
| 43 | И***2 | Манжета | |
| 44 | И***5 | Кольцо стопорное | |
| 45 | И***2 | Колесо редуктора спидометра | |
| 45 | И***Т | Колесо редуктора спидометра | |
| 46 | И***2 | Втулка | |
| 46 | И***Т | Втулка | |
| 47 | И***Т | Колесо без шины | |
| 47 | И***0 | Колесо с шиной | |
| 47 | И***0 | Колесо с шиной | |
| 47 | И***1 | Колесо без шины |
