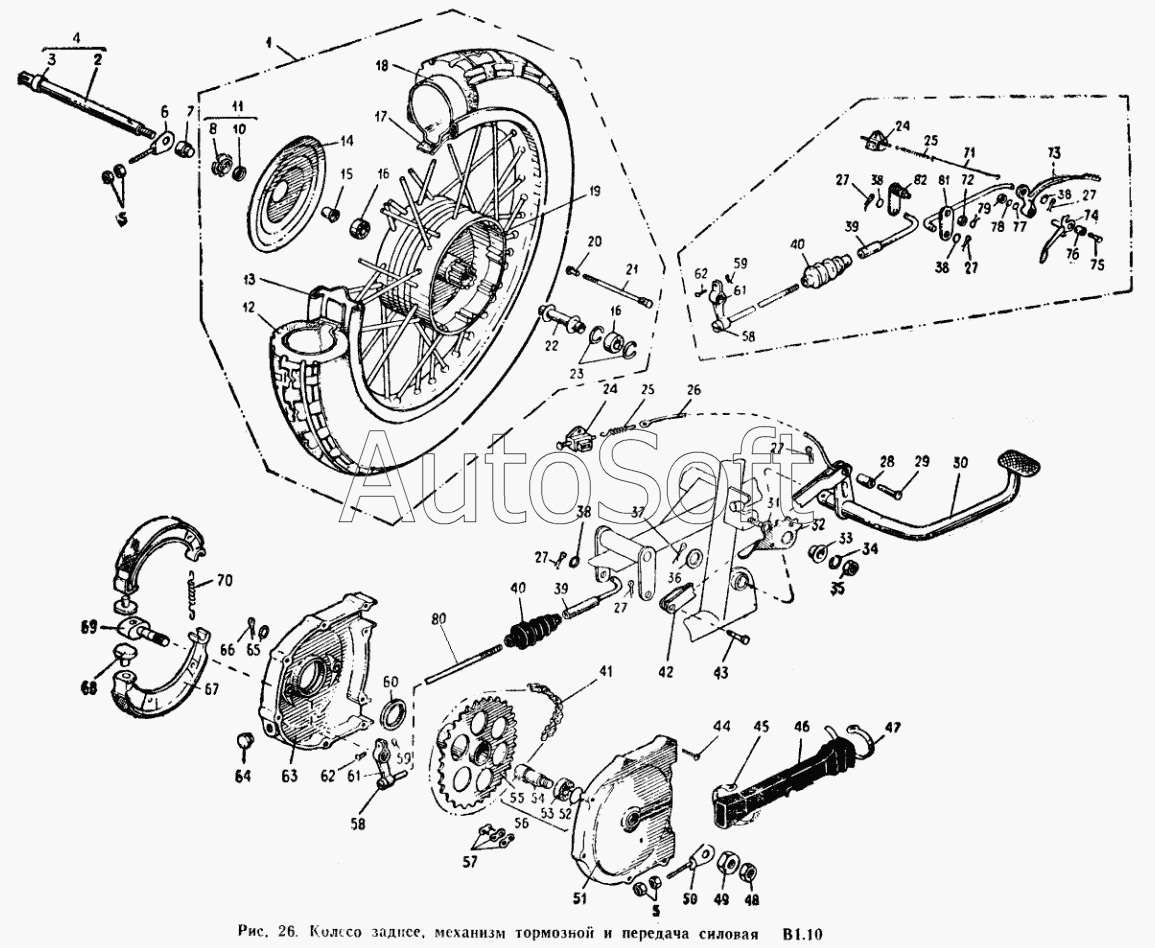

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Колесо заднее спицованное, механизм тормозной и передача силовая
35
36
37
38
38
38
38
39
39
40
40
41
41
42
43
44
45
46
47
48
48
49
49
50
51
51
52
53
54
55
55
56
56
57
57
57
58
58
59
59
60
61
61
62
62
63
63
63
63
64
64
65
66
67
67
68
68
69
70
71
72
73
73
74
75
76
77
78
79
80
80
81
82
1
1
1
1
2
2
3
4
4
5
5
5
5
6
7
8
10
11
12
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
25
26
27
27
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Колесо с шиной | |
| 1 | И***Т | Колесо в сборе с шиной | |
| 1 | И***1 | Колесо без шины | |
| 1 | И***Т | Колесо с подшипником без шины | |
| 2 | И***1 | Ось | |
| 2 | И***Т | Ось | |
| 3 | И***8 | Шайба | |
| 4 | И***2 | Ось заднего колеса в сборе | |
| 4 | И***Т | Ось заднего колеса в сборе | |
| 5 | И***6 | Гайка М7 | |
| 5 | И***Т | Гайка М7 | |
| 6 | 7***1 | Растяжка левая | |
| 7 | И***2 | Втулка | |
| 8 | И***2 | Корпус сальника | |
| 10 | И***8 | Сальник в сборе | |
| 11 | И***7 | Сальник в сборе | |
| 12 | 9***) | Покрышка | |
| 13 | И***4 | Обод колеса | |
| 13 | И***2 | Обод колеса | |
| 13 | И***Т | Обод колеса | |
| 14 | И***4 | Крышка декоративная | |
| 14 | И***Т | Крышка декоративная | |
| 15 | И***2 | Втулка опорная | |
| 16 | 6***А | Подшипник | |
| 17 | 9***) | Покрышка | |
| 18 | 9***) | Покрышка | |
| 19 | И***2 | Ступица | |
| 20 | И***4 | Ниппель | |
| 21 | И***8 | Спица | |
| 22 | И***4 | Втулка распорная | |
| 23 | И***1 | Кольцо стопорное | |
| 24 | В***Б | Выключатель стоп-сигнала | |
| 24 | В***Б | Выключатель стоп-сигнала | |
| 24 | В***Б | Выключатель стоп-сигнала | |
| 25 | И***1 | Пружина тяги | |
| 26 | 7***6 | Тяга | |
| 27 | И***2 | Шплинт 1,6х12.019 | |
| 28 | 7***1 | Втулка | |
| 29 | 7***8 | Палец | |
| 30 | 7***0 | Рычаг ножного тормоза в сборе | |
| 31 | 3***9 | Шайба | |
| 32 | 7***2 | Рычаг стояночного тормоза | |
| 33 | 7***4 | Втулка | |
| 34 | 2***9 | Шайба 8 | |
| 35 | 2***9 | Гайка М8-6Н | |
| 36 | И***2 | Шайба | |
| 37 | И***1 | Шплинт 3,2х28 | |
| 38 | И***4 | Шайба | |
| 39 | И***4 | Тяга задняя в сборе | |
| 40 | И***8 | Чехол тяги тормозной | |
| 41 | П***1 | Цепь | |
| 41 | П***Т | Цепь | |
| 42 | 7***2 | Тяга | |
| 43 | 7***7 | Палец | |
| 44 | И***3 | Винт М6-6gх21 | |
| 45 | И***1 | Хомутик | |
| 46 | И***3 | Чехол задней цепи | |
| 47 | И***1 | Хомутик | |
| 48 | И***5 | Гайка М16х1,5LH (левая) | |
| 48 | И***Т | Гайка М16х1,5LH (левая) | |
| 49 | И***6 | Гайка М22х1,5 | |
| 49 | И***Т | Гайка М22х1,5 | |
| 50 | 7***0 | Растяжка правая | |
| 51 | И***1 | Крышка кожуха | |
| 51 | И***Т | Крышка кожуха | |
| 52 | И***7 | Кольцо установочное | |
| 53 | 6***5 | Подшипник | |
| 54 | И***9 | Полуось | |
| 55 | И***5 | Звездочка в сборе | |
| 55 | И***Т | Звездочка в сборе | |
| 56 | И***9 | Звездочка в сборе | |
| 56 | И***Т | Звездочка в сборе | |
| 57 | С***1 | Замок цепи | |
| 57 | С***0 | Замок цепи | |
| 57 | С***Т | Замок цепи | |
| 58 | И***5 | Винт М7-6gх272 | |
| 59 | И***1 | Петля | |
| 60 | И***7 | Сальник | |
| 61 | И***2 | Рычаг тормозной задний | |
| 62 | И***8 | Болт М6-6gх18 | |
| 63 | И***6 | Корпус кожуха с тормозными колодками | |
| 63 | И***Т | Корпус кожуха с тормозными колодками | |
| 63 | И***8 | Корпус кожуха в сборе | |
| 63 | И***Т | Корпус кожуха в сбора | |
| 64 | И***1 | Пробка | |
| 64 | И***2 | Пробка | |
| 65 | И***1 | Шайба | |
| 66 | И***5 | Шплинт | |
| 67 | И***1 | Колодка тормозная | |
| 67 | И***Т | Колодка тормозная | |
| 68 | И***1 | Пята | |
| 68 | И***Т | Пята | |
| 69 | И***5 | Кулачок тормоза задний | |
| 70 | И***5 | Пружина | |
| 71 | 7***8 | Тяга | |
| 72 | 2***9 | Гайка М8х1-6Н | |
| 73 | И***4 | Рычаг тормозной | |
| 73 | И***Э | Рычаг тормозной | |
| 74 | И***1 | Стояночный тормоз | |
| 75 | 2***9 | Болт М10-6gх45 | |
| 76 | И***3 | Втулка рычага ножного тормоза | |
| 77 | И***9 | Шайба | |
| 78 | 2***9 | Шайба 10 | |
| 79 | 2***9 | Гайка М10-6Н | |
| 80 | И***5 | Тяга | |
| 80 | И***Т | Тяга | |
| 81 | И***8 | Рычаг | |
| 82 | И***9 | Валик с рычагом |
