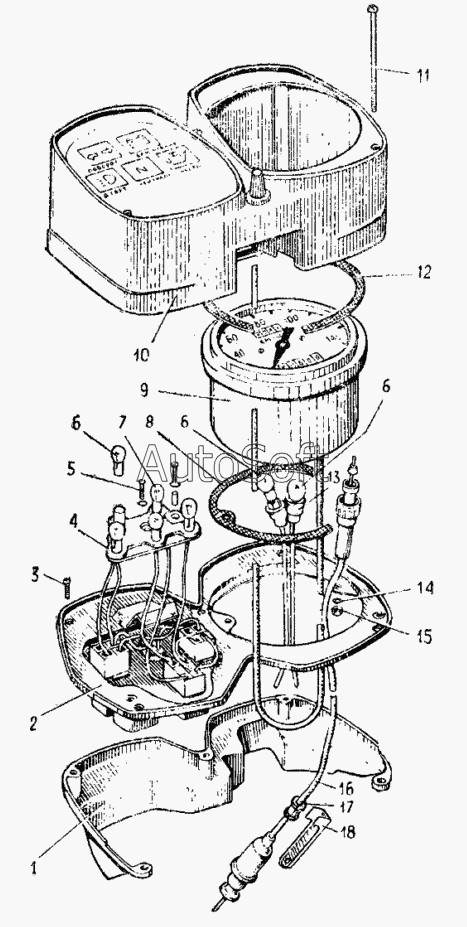

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Щиток приборов
1
2
3
4
4
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.107-3805010-10 | 7***0 | Щиток приборов | |
| 7.107-3805010-42 | 7***2 | Щиток приборов | |
| 7.1077-3805010-10 | 7***0 | Щиток приборов | |
| 7.1077-3805010-42 | 7***2 | Щиток приборов | |
| 1 | 7***1 | Накладка | |
| 2 | 7***Б | Основание с кронштейнами | |
| 3 | 2***6 | Винт 2-4х16 | |
| 4 | 7***0 | Жгут с патронами | |
| 4 | 7***0 | Жгут с патронами | |
| 5 | [***] | Винт М3-6gх10 | |
| 6 | А***1 | Лампа | |
| 7 | А***1 | Лампа | |
| 8 | 7***2 | Прокладка | |
| 9 | С***8 | Спидометр | |
| 9 | С***Т | Спидометр | |
| 10 | 7***Б | Кожух в сборе | |
| 11 | 7***1 | Винт | |
| 12 | 7***4 | Прокладка | |
| 13 | 7***0 | Жгут освещения спидометра | |
| 14 | 2***9 | Шайба 5 | |
| 15 | 2***9 | Гайка М5-6Н | |
| 16 | Г***1 | Гибкий вал | |
| 16 | Г***1 | Гибкий вал | |
| 17 | 7***4 | Фиксатор | |
| 17 | 7***4 | Фиксатор | |
| 18 | 7***3 | Держатель тормозного шланга |
