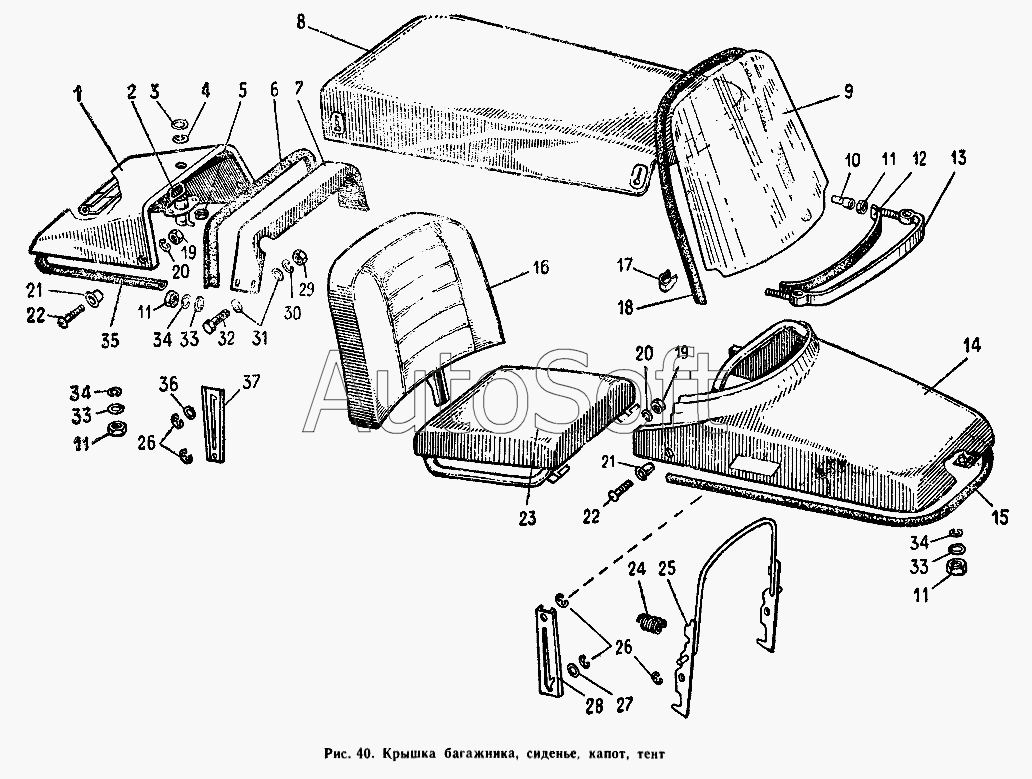

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Крышка багажника, сиденье, капот, тент
1
1
2
2
3
4
5
6
7
7
8
8
9
10
11
11
11
11
12
12
13
14
14
15
16
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
33
33
34
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***Б | Крышка с усилителями | |
| 1 | 9***Б | Крышка с усилителями | |
| 2 | 9***Б | Замок багажника | |
| 2 | 9***Б | Замок багажника | |
| 3 | [***] | Шайба 5 | |
| 4 | [***] | Шайба 5 | |
| 5 | [***] | Гайка М5-7G | |
| 6 | 9***2 | Уплотнитель | |
| 7 | 9***0 | Перемычка | |
| 7 | 9***0 | Перемычка | |
| 8 | 9***Б | Тент | |
| 8 | 9***Б | Тент | |
| 9 | 9***4 | Стекло ветровое | |
| 10 | 9***2 | Наконечник | |
| 11 | [***] | Гайка М6-7G | |
| 12 | 9***1 | Уплотнитель ветрового стекла | |
| 12 | 9***1 | Уплотнитель ветрового стекла | |
| 13 | 9***Б | Планка ветрового стекла | |
| 14 | 9***Б | Капот | |
| 14 | 9***Б | Капот | |
| 15 | 9***Б | Капот | |
| 16 | 9***Б | Спинка сиденья | |
| 16 | 9***Б | Спинка сиденья | |
| 17 | 9***9 | Скрепка | |
| 18 | 9***4 | Кант | |
| 19 | 9***2 | Гайка М4-7G | |
| 20 | [***] | Шайба 4 | |
| 21 | Б***7 | Пуговка | |
| 22 | 9***4 | Винт М4-6gх20 | |
| 23 | 9***Б | Сиденье | |
| 23 | 9***Б | Сиденье | |
| 24 | 9***1 | Пружина | |
| 25 | 9***Б | Защелка | |
| 26 | [***] | Шайба 5 | |
| 27 | 9***2 | Шайба | |
| 28 | 9***0 | Стопор | |
| 29 | 9***6 | Гайка М8-7Н | |
| 30 | [***] | Шайба 8 | |
| 31 | В***0 | Шайба 8 | |
| 32 | [***] | Болт М8-8gх20 | |
| 33 | [***] | Шайба 6 | |
| 34 | [***] | Шайба 6 | |
| 35 | 9***1 | Уплотнитель | |
| 35 | 9***1 | Уплотнитель | |
| 36 | В***1 | Шайба поршня | |
| 37 | 9***2 | Стопор |
