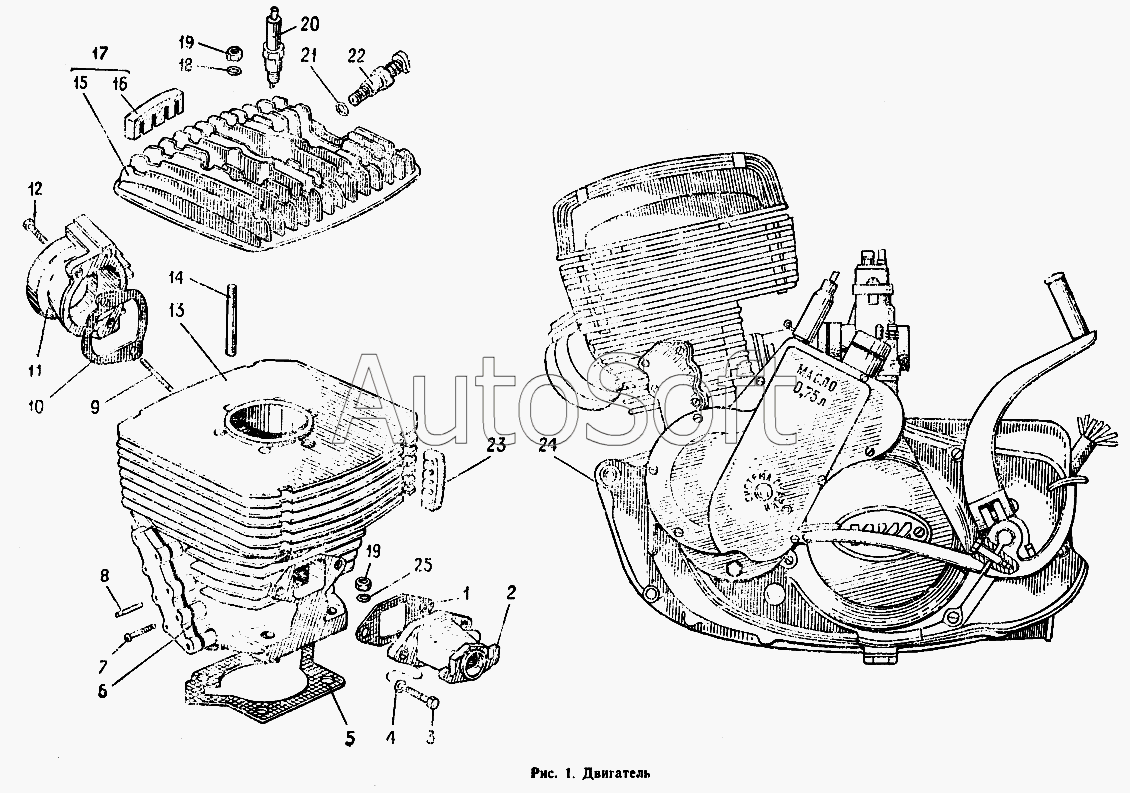

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Двигатель
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***6 | Прокладка | |
| 2 | И***7 | Патрубок с форсункой | |
| 2 | И***3 | Патрубок | |
| 3 | 3***9 | Болт М8х1-6gх22 | |
| 4 | 2***9 | Шайба 8 | |
| 5 | И***5 | Прокладка цилиндра | |
| 6 | И***5 | Прокладка | |
| 7 | И***3 | Винт М5х14 | |
| 8 | И***9 | Штифт | |
| 9 | Ш***1 | Шпилька 2М8-6gх95 | |
| 10 | И***5 | Прокладка выпускного патрубка | |
| 11 | И***5 | Патрубок выпускной | |
| 12 | И***2 | Винт М8-6gх22 | |
| 13 | И***6 | Цилиндр в сборе | |
| 13 | И***2 | Цилиндр в сборе | |
| 13 | И***Т | Цилиндр в сборе | |
| 13 | И***1 | Цилиндр | |
| 14 | И***1 | Шпилька | |
| 14 | И***Т | Шпилька | |
| 15 | И***2 | Головка цилиндра | |
| 16 | И***7 | Виброгаситель головки цилиндра | |
| 17 | И***4 | Головка цилиндра в сборе | |
| 18 | И***1 | Шайба | |
| 19 | И***3 | Гайка М10-6Н | |
| 20 | А***1 | Свеча зажигания | |
| 21 | И***2 | Шайба | |
| 22 | И***7 | Декомпрессор в сборе | |
| 23 | И***6 | Виброгаситель | |
| 24 | И***0 | Двигатель | |
| 24 | И***Т | Двигатель | |
| 24 | И***0 | Двигатель | |
| 24 | И***1 | Двигатель | |
| 24 | И***Т | Двигатель | |
| 25 | 2***9 | Шайба 10 |
