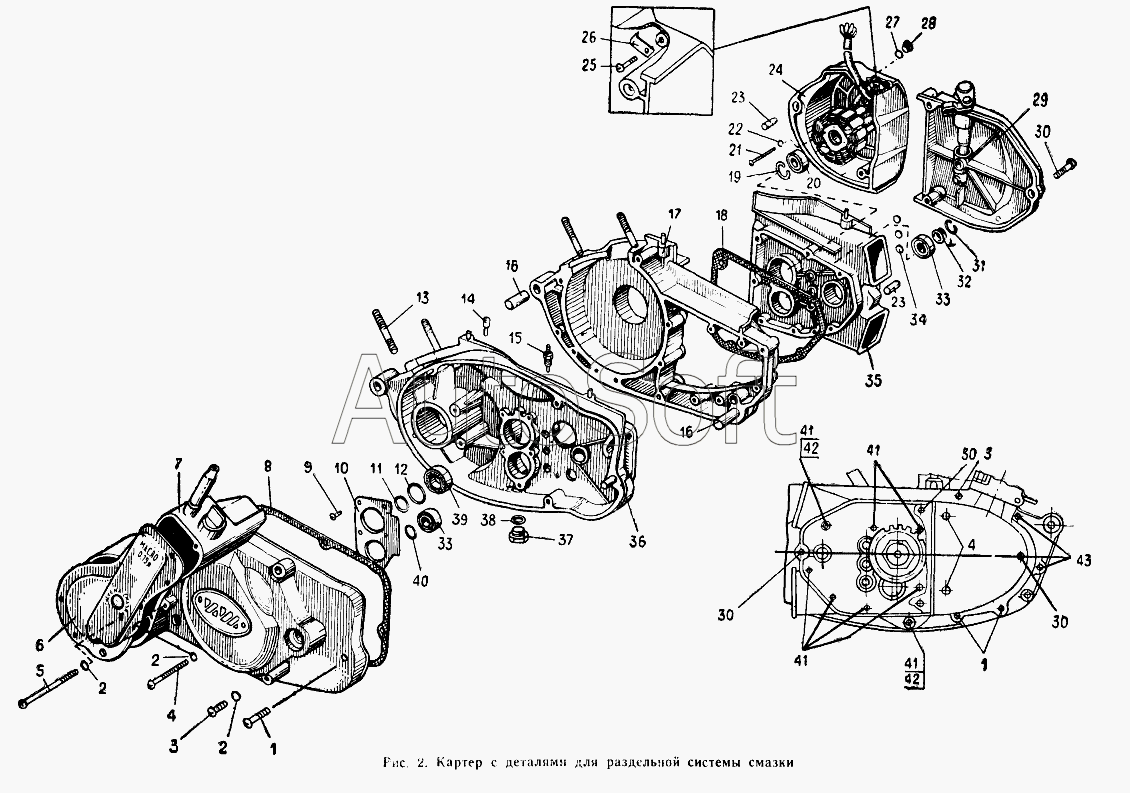

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Картер с деталями для раздельной системы смазки
33
33
24
24
24
25
26
27
27
28
29
29
29
30
30
30
30
31
32
23
23
34
35
36
37
37
38
38
39
40
40
41
41
41
42
42
43
43
11
1
1
2
2
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
1
1
12
12
13
14
15
16
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***5 | Винт М6-6gх45 | |
| 1 | И***Т | Винт М6-6gх45 | |
| 2 | И***3 | Шайба | |
| 2 | И***Т | Шайба | |
| 3 | И***7 | Винт М6-6gх58 | |
| 4 | И***9 | Винт М6х80 | |
| 4 | И***Т | Винт М6х80 | |
| 5 | [***] | Винт ВМ6-6gх110 | |
| 6 | И***7 | Крышка емкости | |
| 7 | И***5 | Левая крышка в сборе | |
| 8 | И***1 | Прокладка левой крышки картера | |
| 9 | И***5 | Винт В1М5-6gх12 | |
| 10 | И***2 | Планка стопорная | |
| 11 | И***4 | Шайба | |
| 11 | И***6 | Шайба регулировочная | |
| 12 | И***1 | Шайба регулировочная | |
| 12 | И***1 | Шайба регулировочная | |
| 13 | И***1 | Шпилька крепления цилиндра | |
| 14 | И***1 | Сапун | |
| 15 | И***3 | Контакт нейтрали | |
| 16 | И***7 | Втулка картера | |
| 16 | И***Т | Втулка картера | |
| 17 | И***1 | Половина картера правая | |
| 18 | И***9 | Прокладка | |
| 19 | И***7 | Кольцо установочное | |
| 20 | И***1 | Сальник в сборе | |
| 21 | [***] | Винт М5-6gх35 | |
| 22 | 2***9 | Шайба 5 | |
| 23 | И***3 | Втулка установочная | |
| 24 | И***2 | Крышка генератора | |
| 24 | И***1 | Крышка генератора | |
| 24 | И***1 | Крышка генератора со статором | |
| 25 | [***] | Винт М5-6gх7 | |
| 26 | И***1 | Зажим | |
| 27 | И***4 | Шайба | |
| 27 | И***Т | Шайба | |
| 28 | И***1 | Пробка наливного отверстия | |
| 29 | И***1 | Крышка правая | |
| 29 | И***8 | Крышка правая в сборе | |
| 29 | И***Т | Крышка правая в сборе | |
| 30 | И***3 | Винт М6х30 | |
| 31 | И***1 | Кольцо стопорное | |
| 32 | И***0 | Заглушка | |
| 33 | 2***3 | Подшипник ГОСТ8338-75 | |
| 34 | И***5 | Заглушка | |
| 35 | И***4 | Крышка коробки передач | |
| 36 | И***2 | Половина картера левая | |
| 37 | И***3 | Пробка сливного отверстия | |
| 37 | И***Т | Пробка сливного отверстия | |
| 38 | И***1 | Прокладка | |
| 38 | И***Т | Прокладка | |
| 39 | 2***4 | Подшипник ГОСТ8338-75 | |
| 40 | И***4 | Шайба регулировочная | |
| 40 | И***1 | Шайба | |
| 41 | И***2 | Винт М6-6gх65 | |
| 42 | 2***9 | Шайба 6 | |
| 43 | И***8 | Винт М6х37 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
