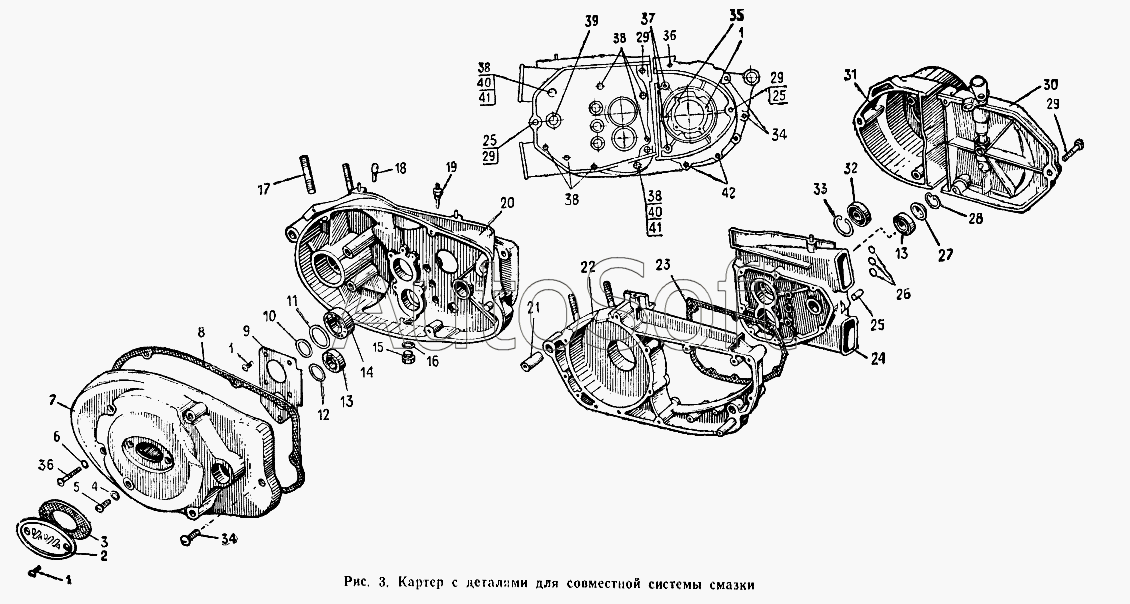

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Картер с деталями для совместной системы смазки
28
31
31
30
30
30
30
30
29
29
29
29
31
27
26
25
25
25
25
25
25
24
24
24
37
42
42
41
41
40
40
40
40
39
39
38
38
38
38
23
36
36
35
34
34
33
32
31
31
7
12
11
11
10
10
9
8
7
12
6
6
5
4
3
2
2
1
1
1
13
13
14
15
15
16
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***5 | Винт В1М5-6gх12 | |
| 2 | И***3 | Крышка лючка | |
| 2 | И***Т | Крышка лючка | |
| 3 | И***4 | Прокладка | |
| 4 | И***7 | Шайба | |
| 5 | [***] | Винт М5-6gх7 | |
| 6 | И***3 | Шайба | |
| 6 | И***Т | Шайба | |
| 7 | И***1 | Крышка картера левая | |
| 7 | И***Т | Крышка картера левая | |
| 8 | И***4 | Прокладка левой крышки картера | |
| 9 | И***2 | Планка стопорная | |
| 10 | И***4 | Шайба | |
| 10 | И***6 | Шайба регулировочная | |
| 11 | И***1 | Шайба регулировочная | |
| 11 | И***1 | Шайба регулировочная | |
| 12 | И***4 | Шайба регулировочная | |
| 12 | И***1 | Шайба | |
| 13 | 2***3 | Подшипник ГОСТ8338-75 | |
| 14 | 2***4 | Подшипник ГОСТ8338-75 | |
| 15 | И***3 | Пробка сливного отверстия | |
| 15 | И***Т | Пробка сливного отверстия | |
| 16 | И***1 | Прокладка | |
| 16 | И***Т | Прокладка | |
| 17 | И***1 | Шпилька крепления цилиндра | |
| 18 | И***1 | Сапун | |
| 19 | И***3 | Контакт нейтрали | |
| 20 | И***2 | Половина картера левая | |
| 20 | И***Т | Половина картера левая | |
| 21 | И***7 | Втулка картера | |
| 21 | И***Т | Втулка картера | |
| 22 | И***6 | Половина картера правая | |
| 22 | И***1 | Половина картера правая | |
| 23 | И***9 | Прокладка | |
| 24 | И***3 | Крышка коробки передач | |
| 24 | И***Т | Крышка коробки передач | |
| 24 | И***4 | Крышка коробки передач | |
| 25 | И***3 | Втулка установочная | |
| 25 | И***Т | Втулка установочная | |
| 26 | И***5 | Заглушка | |
| 27 | И***0 | Заглушка | |
| 28 | И***1 | Кольцо стопорное | |
| 29 | И***3 | Винт М6х30 | |
| 30 | И***1 | Крышка правая | |
| 30 | И***8 | Крышка правая в сборе | |
| 30 | И***Т | Крышка правая в сборе | |
| 30 | И***3 | Крышка правая в сборе | |
| 30 | И***Т | Крышка правая в сборе | |
| 31 | И***2 | Крышка генератора | |
| 31 | И***Т | Крышка генератора | |
| 31 | И***4 | Крышка генератора | |
| 31 | И***1 | Крышка генератора | |
| 31 | И***1 | Крышка генератора со статором | |
| 32 | И***1 | Сальник в сборе | |
| 33 | И***7 | Кольцо установочное | |
| 34 | И***8 | Винт М6х37 | |
| 35 | И***3 | Штифт | |
| 36 | И***7 | Винт М6-6gх58 | |
| 37 | И***9 | Винт М6х80 | |
| 38 | И***2 | Винт М6-6gх65 | |
| 39 | И***4 | Заглушка | |
| 39 | И***Т | Заглушка | |
| 40 | И***8 | Втулка установочная | |
| 40 | И***Т | Втулка установочная | |
| 41 | 2***9 | Шайба 6 | |
| 42 | И***5 | Винт М6-6gх45 | |
| 42 | И***Т | Винт М6-6gх45 |
