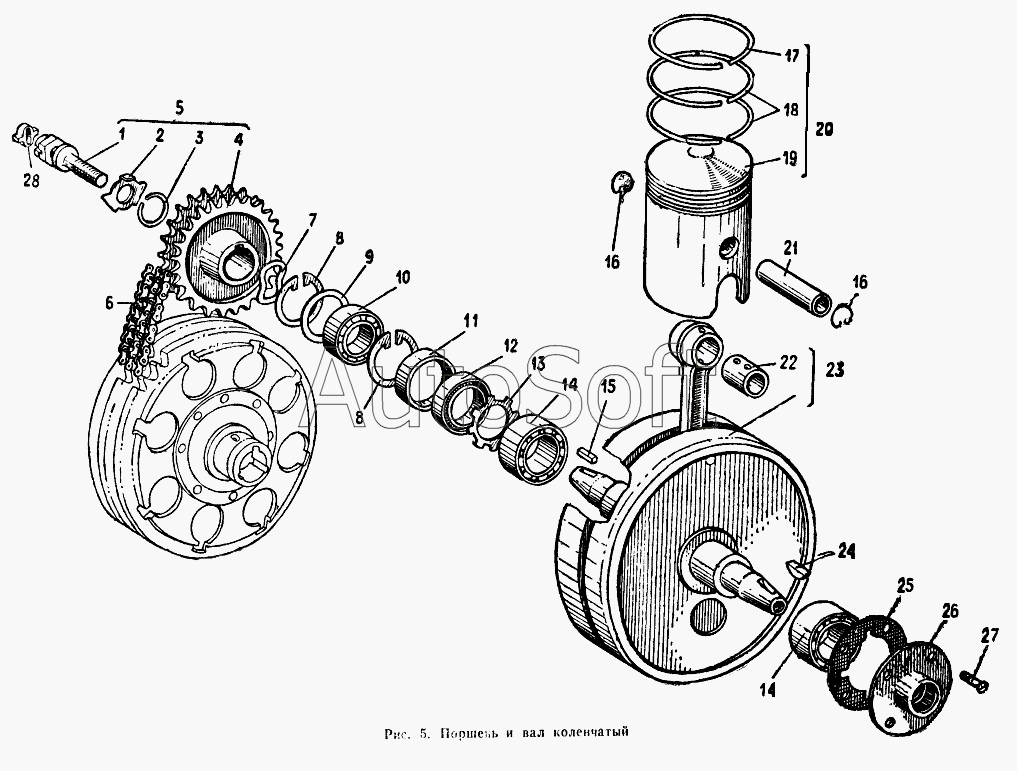

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Поршень и вал коленчатый
1
1
2
2
3
3
4
4
5
6
6
7
8
8
9
9
10
11
12
13
14
14
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ИЖП5-01.СБ.1-32 | И***2 | Основание статора в сборе | |
| 1 | И***8 | Болт М10-6gх19 | |
| 1 | И***4 | Болт | |
| 2 | 7***6 | Шайба стопорная | |
| 2 | И***1 | Колпачок стопорный | |
| 3 | И***7 | Кольцо | |
| 3 | И***5 | Кольцо запорное | |
| 4 | И***1 | Звездочка коленвала | |
| 4 | И***3 | Звездочка коленвала | |
| 5 | И***0 | Звездочка в сборе | |
| 6 | 2***0 | Цепь приводная | |
| 6 | 2***0 | Цепь приводная втулочная | |
| 7 | И***7 | Шайба волнообразная | |
| 8 | И***7 | Кольцо установочное | |
| 9 | И***2 | Шайба регулировочная | |
| 9 | И***1 | Шайба регулировочная | |
| 10 | 3***А | Подшипник | |
| 11 | И***9 | Втулка распорная | |
| 12 | И***0 | Манжета | |
| 13 | И***1 | Шайба маслонаправляющая | |
| 14 | 2***У | Подшипник | |
| 15 | И***2 | Шпонка | |
| 16 | И***1 | Кольцо стопорное | |
| 17 | И***0 | Кольцо поршневое | |
| 17 | И***2 | Кольцо поршневое 2-го ремонта | |
| 17 | И***1 | Кольцо поршневое 1-го ремонта | |
| 18 | И***2 | Кольцо поршневое | |
| 18 | И***1 | Кольцо поршневое 1-го ремонта | |
| 18 | И***2 | Кольцо поршневое 2-го ремонта | |
| 19 | И***6 | Поршень | |
| 19 | И***1 | Поршень (первый ремонт) | |
| 19 | И***2 | Поршень (второй ремонт) | |
| 20 | И***1 | Поршень в сборе | |
| 20 | И***1 | Поршень ремонтный в сборе | |
| 20 | И***2 | Поршень ремонтный в сборе | |
| 21 | И***6 | Палец поршня | |
| 21 | И***7 | Палец поршня (ремонтный) | |
| 22 | И***1 | Втулка верхней головки шатуна | |
| 22 | И***2 | Втулка верхней головки шатуна (ремонтная) | |
| 23 | И***7 | Коленчатый вал | |
| 23 | И***8 | Коленчатый вал с роликоподшипником | |
| 24 | И***1 | Шпонка сегментная | |
| 24 | И***Т | Шпонка сегментная | |
| 25 | И***2 | Прокладка крышки сальника | |
| 26 | И***2 | Сальник правый в сборе | |
| 26 | И***3 | Сальник правый с крышкой | |
| 26 | И***Т | Сальник правый с крышкой | |
| 27 | И***5 | Винт В1М5-6gх12 | |
| 28 | И***6 | Муфта |
