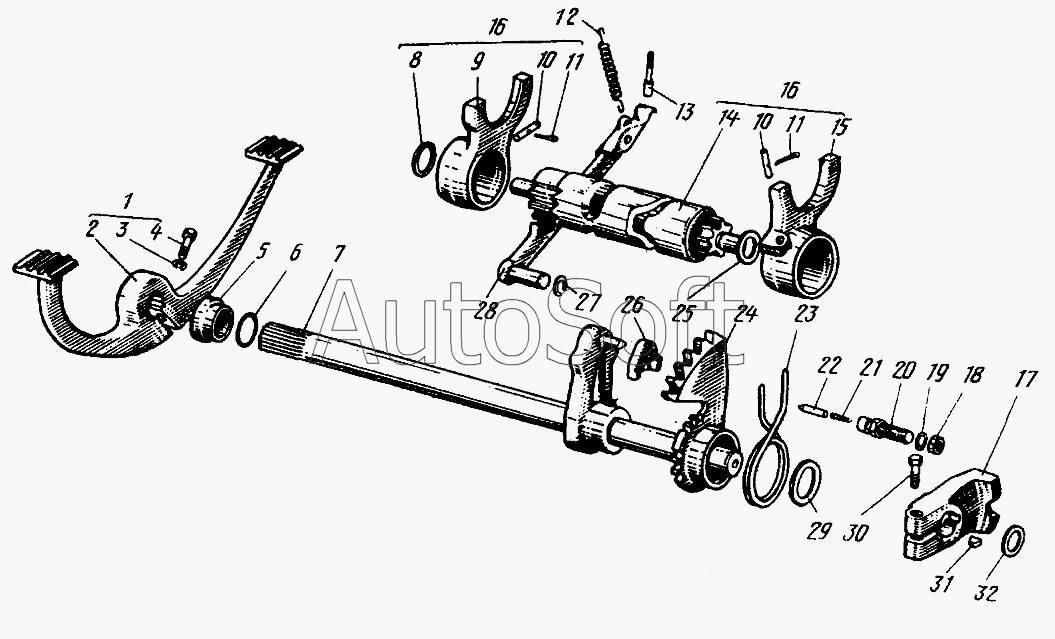

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Механизм переключения передач
24
14
15
16
16
17
18
19
20
21
22
23
13
25
26
27
28
28
29
30
31
32
6
1
2
2
3
3
4
4
5
6
1
7
8
8
9
10
10
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Рычаг переключения в сборе | |
| 1 | И***1 | Педаль переключения скоростей в сборе | |
| 2 | И***1 | Рычаг переключения | |
| 2 | И***3 | Педаль с наконечником | |
| 3 | [***] | Шайба 8 ОСТ37.001.115-75 | |
| 3 | И***7 | Шайба 7 | |
| 4 | 3***9 | Болт М8х1-6gх22 | |
| 4 | И***5 | Болт М7-6gх24 | |
| 5 | И***0 | Втулка | |
| 6 | И***1 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 6 | И***1 | Кольцо уплотнительное | |
| 7 | И***8 | Вал механизма переключения передач | |
| 8 | И***9 | Шайба | |
| 8 | И***1 | Шайба | |
| 9 | И***6 | Вилка переключений I и III передач | |
| 10 | 9***4 | Штифт | |
| 10 | И***3 | Штифт | |
| 11 | 2***1 | Шплинт ОСТ37.001.171-81 | |
| 12 | И***6 | Пружина | |
| 13 | И***3 | Контакт нейтрали | |
| 13 | И***4 | Контакт нейтрали в сборе | |
| 14 | И***5 | Вал червячный | |
| 15 | И***1 | Вилка II и IV передачи | |
| 16 | И***0 | Вал червячный в сборе | |
| 17 | И***2 | Кулачок автомата | |
| 18 | М***Н | Гайка ОСТ37.001.108-75 | |
| 19 | И***4 | Шайба стопорная | |
| 20 | И***7 | Упор анкера | |
| 21 | И***8 | Пружина стопорная анкера | |
| 22 | И***6 | Стопор анкера | |
| 23 | И***1 | Пружина механизма переключения передач | |
| 24 | И***2 | Сектор переключения передач | |
| 25 | И***3 | Шайба | |
| 26 | И***2 | Анкер переключения передач | |
| 27 | И***1 | Кольцо стопорное | |
| 28 | И***8 | Фиксатор в сборе | |
| 28 | И***0 | Фиксатор в сборе | |
| 29 | И***8 | Шайба | |
| 30 | М***8 | Болт ОСТ37.001.123-75 | |
| 31 | И***1 | Шпонка сегментная | |
| 32 | И***9 | Шайба |
