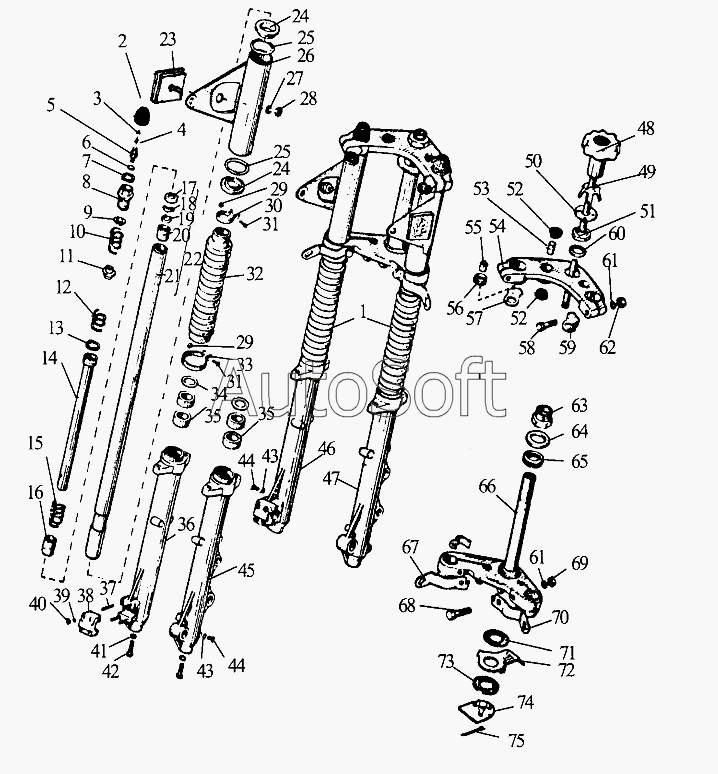

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Подвеска передняя с пневморегулированием для установки дискового тормоза переднего колеса, демпфер руля
48
56
55
54
54
53
52
52
51
50
49
57
47
46
45
44
44
43
43
42
41
40
66
75
74
73
72
71
70
69
68
67
39
65
64
63
62
61
61
60
59
58
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
29
29
38
37
36
35
35
34
33
32
31
31
30
1
28
27
26
25
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Подвеска передняя | |
| 2 | 7***4 | Крышка | |
| 3 | Y***8 | Колпачок-ключик ГОСТ8107-75 | |
| 4 | Y***0 | Золотник ГОСТ8107-75 | |
| 5 | 7***8 | Гайка клапана М10-1,25-6g | |
| 6 | 7***9 | Кольцо уплотнительное | |
| 7 | 7***8 | Кольцо уплотнительное | |
| 8 | 7***2 | Гайка М32х1,5-6g | |
| 9 | 7***8 | Чашка верхняя | |
| 10 | 7***4 | Пружина передней подвески | |
| 11 | 7***1 | Втулка | |
| 12 | 7***6 | Пружина передней подвески | |
| 13 | 7***2 | Кольцо поршневое | |
| 14 | 7***4 | Поршень | |
| 15 | 7***8 | Пружина отбоя | |
| 16 | 7***4 | Наконечник | |
| 17 | 7***8 | Упор | |
| 18 | 7***4 | Пружина клапана | |
| 19 | 7***6 | Тарелка клапана | |
| 20 | 7***8 | Основание клапана | |
| 21 | 7***2 | Цилиндр рабочий | |
| 22 | 7***0 | Цилиндр рабочий с клапаном | |
| 23 | 7***0 | Световозвращатель | |
| 24 | 7***2 | Прокладка | |
| 25 | 7***4 | Кольцо | |
| 26 | 7***2 | Кожух правый | |
| 27 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 28 | М***Н | Гайка ОСТ37.001.124-75 | |
| 29 | М***Н | Гайка ОСТ37.001.124-75 | |
| 30 | 7***0 | Хомут верхний | |
| 31 | М***0 | Винт с полукруглой головкой (d=М5, l=20) | |
| 32 | 7***6 | Чехол | |
| 33 | 7***0 | Хомут нижний | |
| 34 | 7***9 | Кольцо стопорное | |
| 35 | 7***0 | Манжета | |
| 36 | 7***0 | Цилиндр резервуара правый | |
| 37 | 2***5 | Шпилька ГОСТ22038-76 | |
| 38 | 7***8 | Держатель оси | |
| 39 | [***] | Шайба 6 ОСТ37.001.115-75 | |
| 40 | М***Н | Гайка ОСТ37.001.124-75 | |
| 41 | 3***3 | Шайба уплотнительная | |
| 42 | И***3 | Винт 10X1,25-6gх25 | |
| 43 | И***8 | Шайба | |
| 44 | М***0 | Винт ОСТ37.001.130-81 | |
| 45 | 7***1 | Цилиндр резервуара левый | |
| 46 | 7***0 | Стойка амортизатора правая | |
| 47 | 7***0 | Стойка амортизатора левая | |
| 48 | И***2 | Рукоятка демпфера в сборе | |
| 49 | И***2 | Пружина демпфера | |
| 50 | И***1 | Диск опорный | |
| 51 | И***4 | Гайка М26х1,5 | |
| 52 | И***1 | Втулка | |
| 53 | И***0 | Втулка | |
| 54 | 7***0 | Мостик верхний в сборе с втулками и кронштейнами | |
| 54 | 7***0 | Мостик верхний | |
| 55 | И***0 | Втулка | |
| 56 | И***2 | Втулка | |
| 57 | 7***0 | Кронштейн правый | |
| 58 | М***0 | Болт ОСТ37.001.123-73 | |
| 59 | 7***0 | Кронштейн левый | |
| 60 | И***4 | Шайба рулевой колонки | |
| 61 | [***] | Шайба 10 ОСТ37.001.115-75 | |
| 62 | И***3 | Гайка М10-6Н | |
| 63 | И***2 | Гайка шарикоподшипника | |
| 64 | И***4 | Колпачок защитный | |
| 65 | 7***6 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 66 | И***1 | Валик рулевой колонки | |
| 67 | 7***0 | Кронштейн правый | |
| 68 | М***5 | Болт ОСТ37.001.123-73 | |
| 69 | М***Н | Гайка ОСТ37.001.124-75 | |
| 70 | 7***0 | Кронштейн левый | |
| 71 | И***6 | Шайба фрикционная | |
| 72 | И***1 | Ограничитель поворота | |
| 73 | 7***1 | Шайба нажимная | |
| 74 | И***5 | Шплинт 3,2х18 | |
| 75 | 7***0 | Мостик нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
