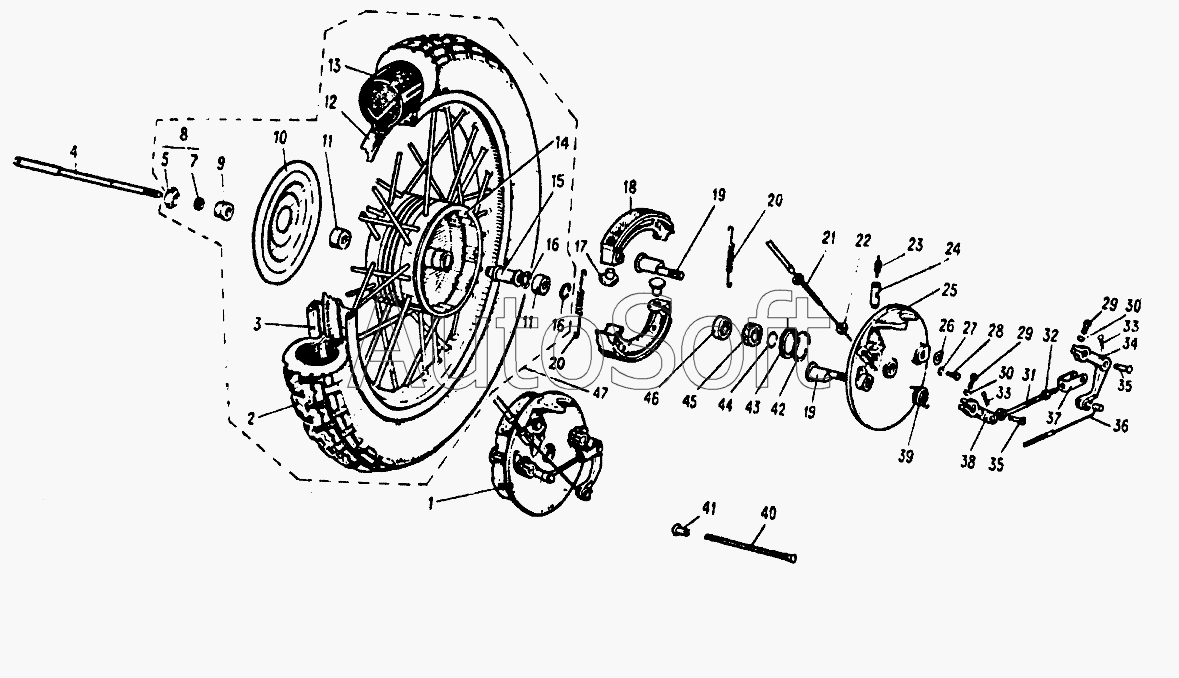

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-03 "Юпитер" (2002). Колесо спицованное, установка колеса переднего с барабанным тормозом, тормозной механизм 2-х кулачковый
37
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
24
38
39
40
41
42
43
44
45
46
47
47
12
1
1
2
3
3
4
5
7
8
9
10
11
11
1
13
14
15
16
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***9 | Тормоз передний с тросом | |
| 1 | И***1 | Тормоз передний | |
| 2 | 3***2 | Покрышка 100-650 | |
| 3 | И***4 | Обод колеса | |
| 3 | И***2 | Обод колеса | |
| 4 | И***3 | Ось | |
| 5 | И***2 | Корпус сальника | |
| 7 | И***9 | Сальник колеса | |
| 8 | И***7 | Сальник в сборе | |
| 9 | И***2 | Втулка опорная | |
| 10 | И***4 | Крышка декоративная | |
| 11 | 6***А | Подшипник | |
| 12 | 3***8 | Шина | |
| 13 | 3***8 | Шина | |
| 14 | И***2 | Ступица | |
| 15 | И***4 | Втулка распорная | |
| 16 | И***1 | Кольцо стопорное | |
| 17 | И***1 | Пята | |
| 18 | И***3 | Колодка тормозная | |
| 19 | И***5 | Кулачок | |
| 20 | И***1 | Пружина стяжная | |
| 21 | И***1 | Винт регулировочный | |
| 22 | И***4 | Контргайка | |
| 23 | И***5 | Шестерня червячная | |
| 24 | И***1 | Втулка редуктора | |
| 25 | И***2 | Крышка | |
| 26 | И***3 | Шайба | |
| 27 | 2***9 | Шайба 8 | |
| 28 | И***9 | Болт М8х1-8gх22 | |
| 29 | 2***9 | Болт М6-6gх20 | |
| 30 | 2***9 | Шайба 6 | |
| 31 | И***4 | Тяга | |
| 32 | 2***9 | Гайка М6-6Н | |
| 33 | 2***9 | Шплинт 2,5х20 | |
| 34 | И***2 | Рычаг правый | |
| 35 | 2***9 | Палец 8х25 | |
| 36 | И***1 | Трос ручного тормоза | |
| 37 | И***1 | Скоба | |
| 38 | И***5 | Рычаг левый | |
| 39 | И***1 | Пружина | |
| 40 | И***8 | Спица | |
| 41 | И***4 | Ниппель | |
| 42 | И***2 | Кольцо | |
| 43 | И***2 | Манжета | |
| 44 | И***5 | Кольцо стопорное | |
| 45 | И***2 | Колесо редуктора спидометра | |
| 46 | И***2 | Втулка | |
| 47 | И***0 | Колесо с шиной | |
| 47 | И***1 | Колесо без шины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
