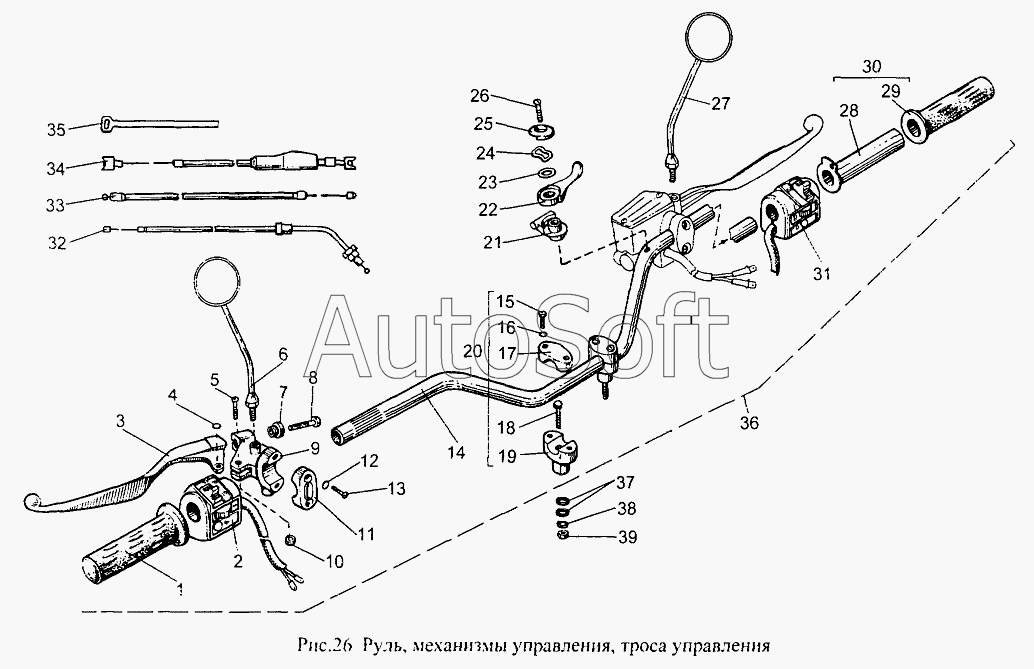

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Руль, механизмы и тросы управления
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***3 | Рукоятка руля левая | |
| 2 | 6***0 | Переключатель сигнализации | |
| 3 | 7***3 | Рычаг левый | |
| 4 | 7***2 | Кольцо | |
| 5 | 7***4 | Винт | |
| 6 | И***6 | Зеркало левое | |
| 7 | И***4 | Контргайка | |
| 8 | И***2 | Винт регулировочный | |
| 9 | 7***1 | Кронштейн рычага левый | |
| 10 | И***1 | Гайка М6-6Н | |
| 11 | 7***4 | Хомут кронштейна | |
| 12 | И***3 | Шайба 6 | |
| 13 | И***4 | Винт с полукруглой головкой (d=М6, l=25) | |
| 14 | 6***0 | Труба руля | |
| 15 | И***0 | Болт с шестигранной головкой (d=М8х1, S=12, l=35) | |
| 16 | И***4 | Шайба 8 | |
| 17 | И***1 | Накладка | |
| 18 | И***1 | Болт М10х1-6gх50 | |
| 19 | И***4 | Держатель руля | |
| 20 | И***5 | Держатель руля | |
| 21 | И***1 | Корпус рычага | |
| 22 | И***1 | Рычаг топливного корректора | |
| 23 | И***5 | Шайба | |
| 24 | И***8 | Шайба волнообразная | |
| 25 | И***1 | Крышка рычага | |
| 26 | И***Т | Винт В1М6-6gх22 | |
| 27 | И***5 | Зеркало правое | |
| 28 | И***3 | Катушка | |
| 29 | И***7 | Рукоятка руля правая | |
| 30 | И***3 | Ручка в сборе | |
| 31 | 6***0 | Переключатель комбинированный | |
| 32 | И***3 | Трос газа | |
| 33 | И***1 | Трос топливного корректора | |
| 34 | 6***0 | Трос сцепления | |
| 35 | И***1 | Хомутик | |
| 36 | 6***0 | Руль | |
| 37 | И***1 | Шайба | |
| 38 | И***5 | Шайба 10 | |
| 39 | И***8 | Гайка М10х1-6Н |
