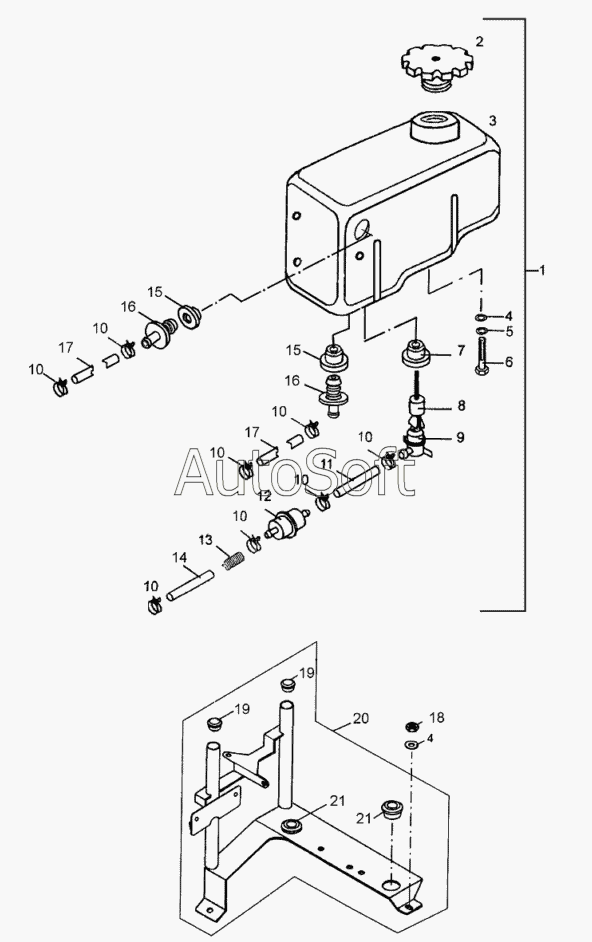

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Бак масляный с опорной стойкой
10
10
10
10
10
10
10
10
21
21
20
19
19
18
17
17
16
16
15
15
14
13
12
11
1
9
8
7
6
5
4
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Система впрыска масла | |
| 1 | С***2 | Система впрыска масла | |
| 2 | С***0 | Крышка в сборе | |
| 3 | С***1 | Бак масляный | |
| 3 | С***2 | Бак масляный | |
| 4 | 1***1 | Шайба 6 | |
| 4 | 1***1 | Шайба 6 | |
| 5 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 6 | 1***1 | Болт М6-6gх12 | |
| 7 | С***9 | Втулка | |
| 8 | С***0 | Поплавок | |
| 9 | С***0 | Штуцер | |
| 10 | 5***2 | Хомут Helix Hose Clamps | |
| 11 | С***5 | Трубка | |
| 12 | С***0 | Фильтр масляный | |
| 13 | С***4 | Спираль | |
| 14 | С***1 | Трубка | |
| 15 | 1***7 | Втулка | |
| 16 | К***2 | Штуцер | |
| 17 | К***3 | Трубка | |
| 18 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 19 | С***4 | Заглушка | |
| 20 | С***0 | Кронштейн масляного бака | |
| 21 | С***5 | Втулка |
