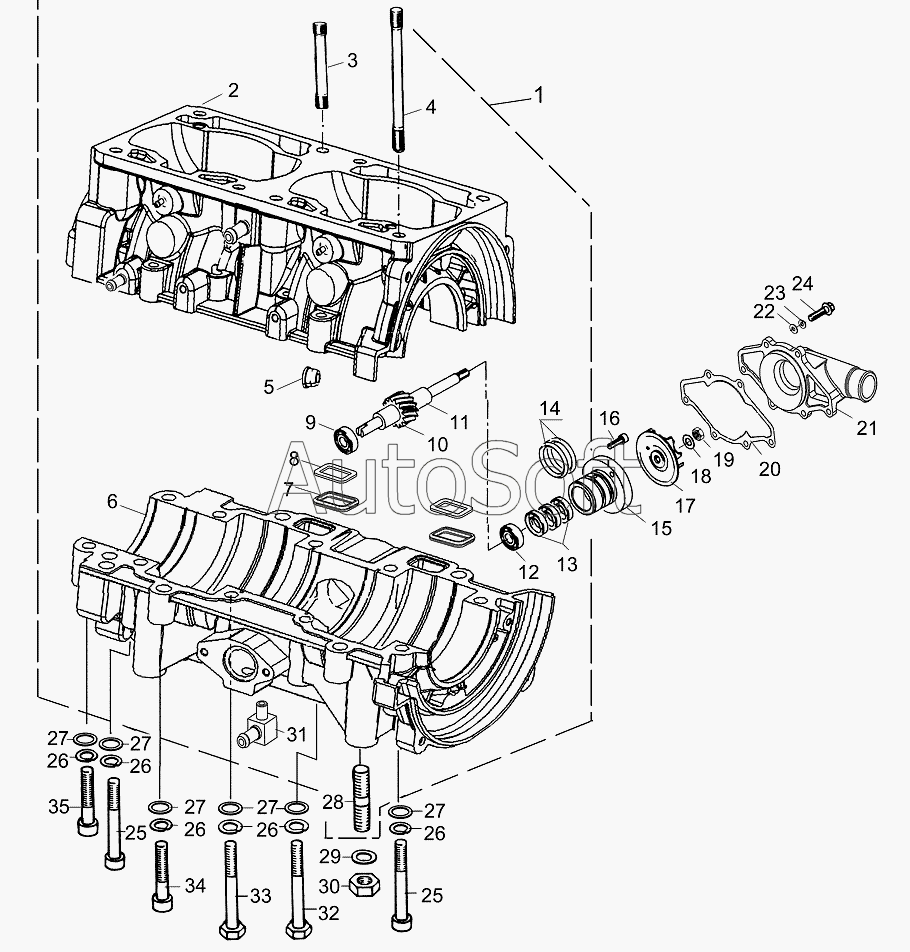

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Картер, насос водяной
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
26
27
27
27
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Картер | |
| 2 | К***0 | Картер верхняя половина | |
| 3 | К***4 | Шпилька | |
| 4 | К***1 | Шпилька | |
| 5 | С***9 | Втулка разрезная | |
| 6 | К***0 | Картер (нижняя половина) | |
| 7 | К***4 | Кольцо уплотнительное | |
| 8 | К***5 | Шайба | |
| 9 | [***] | Подшипник ГОСТ8338-75 | |
| 10 | К***3 | Шестерня ведомая | |
| 11 | К***3 | Вал | |
| 12 | [***] | Подшипник ГОСТ8338-75 | |
| 13 | [***] | Манжета 1.1-12х22-3 ОСТ10455-72 | |
| 13 | [***] | Манжета 1.1-12х22-5 ГОСТ8752-79 | |
| 14 | 0***3 | Кольцо резиновое 036-040-25-2-2 ГОСТ9833-73 | |
| 15 | К***1 | Стакан | |
| 16 | Г***4 | Винт М5-6gх10.88.35Х.016 ГОСТ11738-84 | |
| 17 | К***2 | Крыльчатка водяного насоса | |
| 18 | [***] | Шайба 6.01.10.016 ГОСТ11371-78 | |
| 19 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 20 | К***3 | Прокладка | |
| 21 | К***1 | Корпус водяного насоса | |
| 22 | [***] | Шайба 5.01.10.016 ГОСТ11371-78 | |
| 23 | [***] | Шайба 5.65Г.016 ГОСТ6402-78 | |
| 24 | [***] | Винт М5х20 DIN912 | |
| 25 | [***] | Винт М8х65 DIN912-88P | |
| 26 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 27 | [***] | Шайба 8.01.10кл.016 ГОСТ10450-78 | |
| 28 | Г***6 | Шпилька М10х2r/8gх35.109.30ХГСА.019 ГОСТ22038-76 | |
| 29 | [***] | Шайба 10.01.10.016 ГОСТ6958-78 | |
| 30 | 1***0 | Гайка | |
| 31 | К***0 | Штуцер | |
| 32 | 1***1 | Болт М8-6gх80 | |
| 33 | 1***1 | Болт М8-6gх70 | |
| 34 | [***] | Винт М8х45 DIN912-88P | |
| 35 | 1***6 | Винт М8-6gх50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
