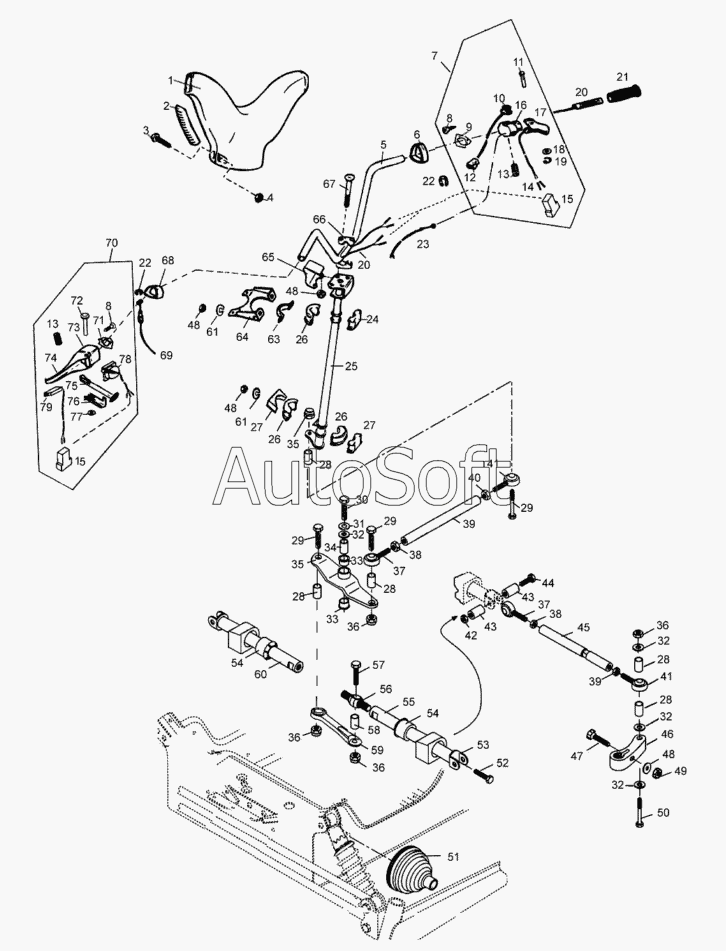

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Рулевое управление
49
59
58
57
56
55
54
54
53
52
51
50
60
49
48
48
48
48
47
46
46
45
44
43
43
42
71
79
78
77
76
75
74
73
72
41
41
70
69
68
67
66
65
64
63
61
61
11
20
20
19
18
17
16
15
15
14
13
13
12
21
10
9
8
8
7
6
5
4
3
2
31
40
39
39
38
38
37
37
36
36
36
36
35
35
34
33
33
32
32
32
32
1
30
29
29
29
28
28
28
28
28
27
27
26
26
26
25
24
23
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***7 | Кожух | |
| 2 | С***8 | Зажим | |
| 3 | 1***1 | Винт М6-6gх20 | |
| 4 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 5 | С***6 | Труба руля | |
| 6 | С***6 | Ограничитель правый | |
| 7 | С***0 | Блок руля правый со жгутом | |
| 8 | 1***1 | Винт самонарезающий 2,9х9,5 | |
| 9 | С***3 | Основание правое | |
| 10 | С***0 | Выключатель двигателя со жгутом | |
| 11 | С***4 | Ось | |
| 12 | 5***2 | Колодка штыревая ОСТ37.003.032-88 | |
| 13 | А***3 | Винт А.М8-6gх12.45Н.40Х.05 ГОСТ11074-93 | |
| 14 | [***] | Штырь 103612 ОСТ37.003.032-88 | |
| 15 | 5***6 | Колодка штыревая ОСТ37.003.032-88 | |
| 16 | C***9 | Корпус рычага газа | |
| 17 | С***0 | Рычаг газа с нагревателем | |
| 18 | 1***1 | Шайба 5 | |
| 19 | [***] | Шайба 3.65Г.016 ГОСТ11648-75 | |
| 20 | С***0 | Нагреватель рукоятки со жгутом | |
| 21 | С***7 | Наконечник руля | |
| 22 | [***] | Шайба 5.65Г.05 ГОСТ11648-75 | |
| 23 | С***0 | Трос газа | |
| 24 | С***5 | Подшипник руля | |
| 25 | L***0 | Вал рулевой | |
| 26 | C***3 | Подшипник руля | |
| 27 | C***4 | Вкладыш | |
| 28 | 1***3 | Втулка | |
| 29 | К***1 | Болт | |
| 30 | 3***0 | Болт М10-6gх60 | |
| 31 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 32 | 1***1 | Шайба 10 | |
| 33 | К***3 | Втулка | |
| 34 | L***3 | Втулка | |
| 35 | L***0 | Качалка | |
| 36 | 1***1 | Гайка самоконтрящаяся М10х1,25-6Н | |
| 37 | 1***1 | Болт ушковый | |
| 38 | 2***4 | Гайка М10LH | |
| 39 | L***1 | Тяга продольная | |
| 40 | [***] | Гайка М10-6Н.04.016 ГОСТ15522-70 | |
| 41 | 1***0 | Болт ушковый | |
| 42 | 1***1 | Гайка М10х1,25-6Н | |
| 43 | К***3 | Втулка | |
| 44 | 1***1 | Болт М10х1,25-6gх40 | |
| 45 | L***1 | Тяга | |
| 46 | L***1 | Рычаг поворотный | |
| 46 | L***1 | Рычаг поворотный | |
| 47 | 1***1 | Болт М8-6gх35 | |
| 48 | 1***1 | Шайба 8 | |
| 49 | 1***1 | Гайка самоконтрящаяся М8-6Н | |
| 49 | 1***1 | Гайка самоконтрящаяся М8-6Н | |
| 50 | 1***1 | Болт М10х1,25-6gх50 | |
| 51 | К***8 | Чехол | |
| 52 | [***] | Болт М12-6gх30.88.35.013 ГОСТ7796-70 | |
| 53 | К***5 | Кронштейн | |
| 54 | К***2 | Втулка направляющая | |
| 55 | L***4 | Рейка левая | |
| 56 | К***0 | Тройник | |
| 57 | L***4 | Болт | |
| 58 | L***3 | Втулка | |
| 59 | К***0 | Тяга поперечная | |
| 60 | L***5 | Рейка правая | |
| 61 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 63 | С***4 | Подшипник руля | |
| 64 | С***2 | Планка | |
| 65 | С***8 | Кронштейн | |
| 66 | С***7 | Кронштейн | |
| 67 | С***6 | Вкладыш | |
| 68 | 1***4 | Винт М8-6gх40 | |
| 69 | С***5 | Ограничитель левый | |
| 70 | С***0 | Трос тормоза | |
| 71 | С***0 | Блок руля левый со жгутом | |
| 72 | С***4 | Основание левое | |
| 73 | С***3 | Ось | |
| 74 | С***2 | Корпус рычага тормоза | |
| 75 | С***8 | Рычаг тормоза | |
| 76 | С***1 | Рычаг | |
| 77 | С***2 | Защелка | |
| 78 | 1***6 | Шайба пружинная | |
| 79 | С***0 | Переключатель света со жгутом | |
| 80 | С***0 | Выключатель стоп-сигнала со жгутом |
