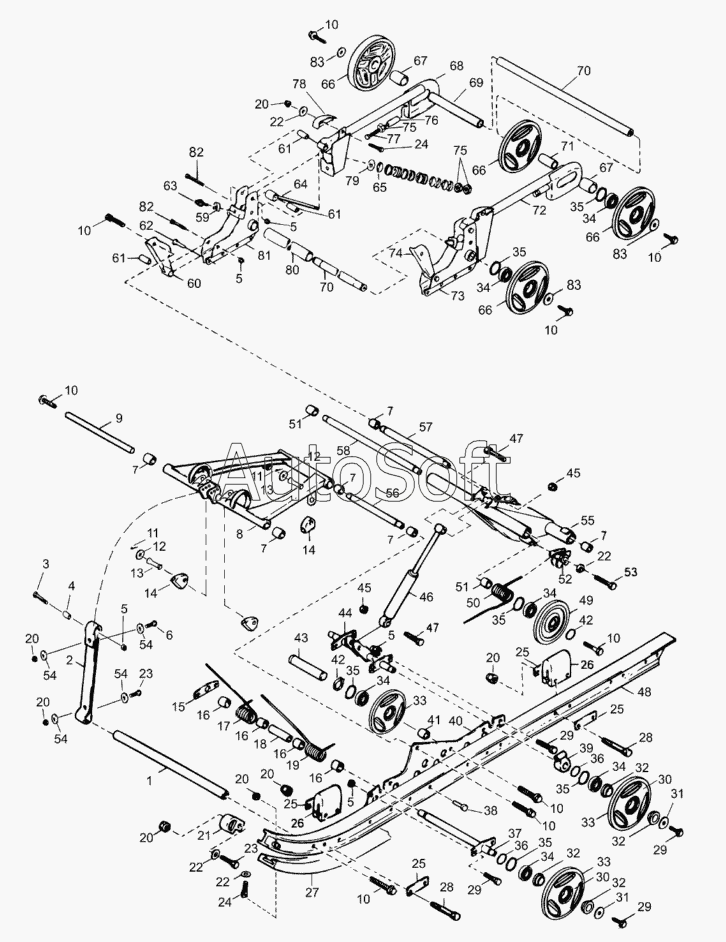

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Подвеска ходовой части
50
59
58
57
56
55
54
54
54
54
53
52
52
51
51
50
60
49
48
47
47
46
45
45
44
43
42
42
41
40
40
72
83
83
83
82
82
81
80
79
78
77
76
75
75
74
73
39
71
70
70
69
68
67
67
66
66
66
66
65
64
63
62
61
61
61
13
13
22
22
22
22
22
22
22
22
21
20
20
20
20
20
20
20
20
20
20
20
20
20
20
19
18
17
16
16
16
16
15
14
14
23
23
12
12
11
11
10
10
10
10
10
10
10
10
10
9
8
7
7
7
7
7
7
6
5
5
5
5
5
4
3
2
32
32
32
32
38
37
36
36
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
33
33
33
32
32
32
32
1
31
31
30
30
29
29
29
29
29
29
29
29
28
28
27
26
26
25
25
25
25
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***3 | Связь | |
| 2 | С***5 | Ремень | |
| 3 | 1***1 | Болт М8-6gх50 | |
| 4 | С***6 | Втулка | |
| 5 | 1***1 | Гайка самоконтрящаяся М8-6Н | |
| 6 | 1***1 | Болт М6-6gх30 | |
| 7 | С***1 | Втулка | |
| 8 | С***0 | Рычаг | |
| 9 | С***2 | Ось | |
| 10 | [***] | Болт RIPPLOCK М10х30 DIN6921-10P | |
| 11 | [***] | Шплинт 3,2х18 ГОСТ397-79 | |
| 12 | 1***1 | Шайба 10 | |
| 13 | 1***3 | Палец | |
| 14 | С***3 | Корпус | |
| 15 | С***1 | Планка | |
| 16 | С***9 | Втулка | |
| 17 | С***2 | Пружина | |
| 18 | С***1 | Втулка | |
| 19 | С***1 | Пружина | |
| 20 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 20 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 21 | С***4 | Наконечник | |
| 22 | 1***1 | Шайба 6 | |
| 22 | 1***1 | Шайба 6 | |
| 23 | 1***1 | Болт М6-6gх25 | |
| 24 | 1***1 | Болт М6-6gх20 | |
| 24 | 1***1 | Болт М6-6gх20 | |
| 25 | С***9 | Планка | |
| 26 | С***4 | Отбойник | |
| 27 | С***3 | Накладка | |
| 28 | 1***1 | Болт М6-6gх40 | |
| 29 | [***] | Болт RIPPLOCK М8х20 DIN6921-10P | |
| 29 | [***] | Болт RIPPLOCK М8х20 DIN6921-10P | |
| 30 | C***1 | Ступица | |
| 31 | C***3 | Шайба | |
| 32 | С***6 | Втулка | |
| 32 | С***1 | Втулка | |
| 33 | С***0 | Каток | |
| 34 | 6***7 | Подшипник ГОСТ8882-75 | |
| 34 | 6***7 | Подшипник ГОСТ8882-75 | |
| 34 | 6***7 | Подшипник ГОСТ8882-75 | |
| 35 | [***] | Кольцо В52.Ц9хр ГОСТ13943-86 | |
| 35 | [***] | Кольцо В52.Ц9хр ГОСТ13943-86 | |
| 35 | [***] | Кольцо В52.Ц9хр ГОСТ13943-86 | |
| 36 | 1***6 | Кольцо В20 | |
| 37 | С***0 | Ось | |
| 38 | 8***0 | Заклепка 8х13.21.12Х18Н10Т ГОСТ12642-80 | |
| 39 | С***8 | Корпус | |
| 40 | С***1 | Щека | |
| 40 | С***1 | Щека | |
| 41 | С***3 | Втулка | |
| 42 | C***3 | Кольцо стопорное | |
| 43 | С***2 | Ось | |
| 44 | С***0 | Ось | |
| 45 | 1***0 | Гайка | |
| 46 | А***0 | Амортизатор гидропневматический однотрубный снегохода АВ 158.00.00 ТУ4591-019-31029115-2000 | |
| 47 | 3***9 | Болт М10-6gх55 | |
| 48 | С***2 | Рельс направляющий | |
| 49 | С***0 | Каток поддерживающий | |
| 50 | С***1 | Пружина левая | |
| 50 | С***1 | Пружина правая | |
| 51 | С***2 | Втулка | |
| 52 | С***5 | Эксцентрик | |
| 52 | С***1 | Эксцентрик | |
| 53 | 1***1 | Болт М6-6gх12 | |
| 54 | [***] | Шайба С6.01.10.016 ГОСТ6958-78 | |
| 55 | С***0 | Рычаг | |
| 56 | С***4 | Ось | |
| 57 | С***1 | Ось | |
| 58 | С***9 | Ось | |
| 59 | С***9 | Шайба | |
| 60 | С***0 | Рычаг | |
| 61 | С***8 | Втулка | |
| 62 | 8***0 | Заклепка 8х16.21.12Х18Н10Т ГОСТ12642-80 | |
| 63 | С***0 | Буфер | |
| 64 | С***0 | Шток | |
| 65 | С***9 | Пружина | |
| 66 | С***0 | Каток | |
| 67 | С***1 | Втулка | |
| 68 | С***0 | Рычаг | |
| 69 | С***2 | Втулка | |
| 70 | С***2 | Ось | |
| 71 | С***1 | Втулка | |
| 72 | С***0 | Рычаг | |
| 73 | С***1 | Корпус | |
| 74 | С***1 | Рычаг | |
| 75 | 1***1 | Гайка М10-6Н | |
| 76 | С***9 | Втулка | |
| 77 | [***] | Болт М10х120 DIN933-88P | |
| 78 | С***3 | Ограничитель | |
| 79 | [***] | Шайба 10.01.10.016 ГОСТ6958-78 | |
| 80 | С***4 | Втулка | |
| 81 | С***0 | Корпус | |
| 82 | 1***1 | Болт М8-6gх45 | |
| 83 | [***] | Шайба 10 DIN9021-P |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
